Información Básica.
No. de Modelo.
Q11F
Forma de conexión
Soldadura
Modo de Conducción
Engranaje de tornillo
Presión nominal
150lb-250lb;pn16-pn40
Canal
diámetro interior completo
Estructura
válvula de bola completamente soldada
Tipo
válvula de bola de sellado suave
Función
Blow-Up válvula, interruptor para el control de fluidos
Temperatura
-29~+150ºc.
Estándar
api 6d, api 608, asme b16,34, mss sp-72; gb/t12237
Aplicación
Industria
tamaño del puerto
dn15-dn1200
tallo
estructura de prueba de venteo
material del cuerpo
acero al carbono 20#; acero st37,8
material del asiento
ptfe+25%c, ptfe+c,ss; hf personalizado
material de la bola
ss304 316 321
material del tallo
2cr13/ss410
junta tórica
fpm
medio
agua, gas, aire, etc.
certificado de válvula
api6d/ce/iso9001
prueba de la válvula
100% de la cantidad probada antes de la entrega
garantía de válvula
18 meses
Paquete de Transporte
caja de madera contrachapada
Especificación
100 x 100 x 100 (cm)
Marca Comercial
shf
Origen
Jiangsu
Código del HS
8481804090
Capacidad de Producción
10000000
Descripción de Producto
La construcción es la siguiente: | Nombre | Válvula de bola soldada |
| Tamaño | DN15-DN1200 |
| Presión normal | CLASS150~250;PN10~PN40, |
| Estándar de diseño | API 6D, API 608,ASME B16,34, MSS SP-72; BS5351,ISO17292,EN13709 |
| Marcado | MSS SP-25 |
| Diseño seguro contra incendios | API607, API 6FA |
| Brida final | ANSI B 16,5,ASME B16,47; EN1092,DIN2543~DIN2547,AS2129 |
| Cara a cara | ANSI B 16,10,API 6D; DIN3202,EN558-1,EN12982,ISO 5752 |
| Brida superior | ISO 5211 |
| Estándar de prueba | API598,API6D; DIN3230,EN12266,ISO 5208 |
| Temperatura adecuada | -29~150°C |
| Medio | Agua dulce, aguas residuales, agua de mar, aire, vapor, alimentos, medicamentos, aceites, álcalis, sal, etc. |
| Ambiente ácido | NACE MR0175 |
| Funcionamiento | Accionamiento manual, accionamiento por engranajes, accionamiento eléctrico, accionamiento Pheumatic |
Estructura
| - Puerto completo o Puerto reducido |
| - soldadura en el sólido |
| - Diseño seguro contra incendios |
| - Diseño antiestático y vástago a prueba de golpes |
| - con o sin vástago extendido |
| - uso subterráneo |
| - extremos de soldadura a tope según ASME B16,25; DIN 3239,EN12627 |
| - extremos con reborde según ASME B16,5; EN1092,DIN2543~DIN2547 |
Pieza principal y materiales
| Nombres de piezas | Materiales de pieza | ||||||
| Cuerpo | WPB | CS 20# | Acero ST37 | F304 | F316 | F304L | F316L |
| Capó | CS 20# | CS 20# | CS 20# | F304 | F316 | F304L | F316L |
| Bola | SS304 | F304 | F304 | SS304 | SS316 | SS304L | SS316L |
| Tallo | SS304 | F304 | F304 | F304 | F316 | F304L | F316L |
| Muñón | A105 | F304 | F304 | F304 | F316 | F304L | F316L |
| Cojinete | 304+PTFE | 304+PTFE | 304+PTFE | 304+PTFE | 316+PTFE | 304L+PTFE | 316L+PTFE |
| Resorte antiestático | A313-304 | A313-304 | A313-316 | A313-304 | A313-316 | A313-316 | A313-316 |
| Retenedor del asiento | 13% Cr | SS304 | F304 | SS304 | SS316 | SS304L | SS316L |
| Muelle del asiento | A313-304,A313-316,INCONEL X-750 | ||||||
| Anillo de sellado del asiento | PTFE/RPTFE/NYLON/DEVLON/PEEK O METAL | ||||||
| Embalaje | Grafito/PTFE | ||||||
| Junta | SS304+grafito/SS316+grafito | ||||||
| Pernos/tuercas | B7/2H | B7/2H | B7/2H | B8/8 | B8M/8M | B8/8 | B8M/8M |
| Adecuado mediano | W.O.G etc. | NO3, CH3OOH, etc. | |||||
| Temperatura adecuada | -29~150 °C | -29~150°C | -29~150 °C | --29~150 °C | -29~150 °C | --29~150 °C | -29~150 °C |

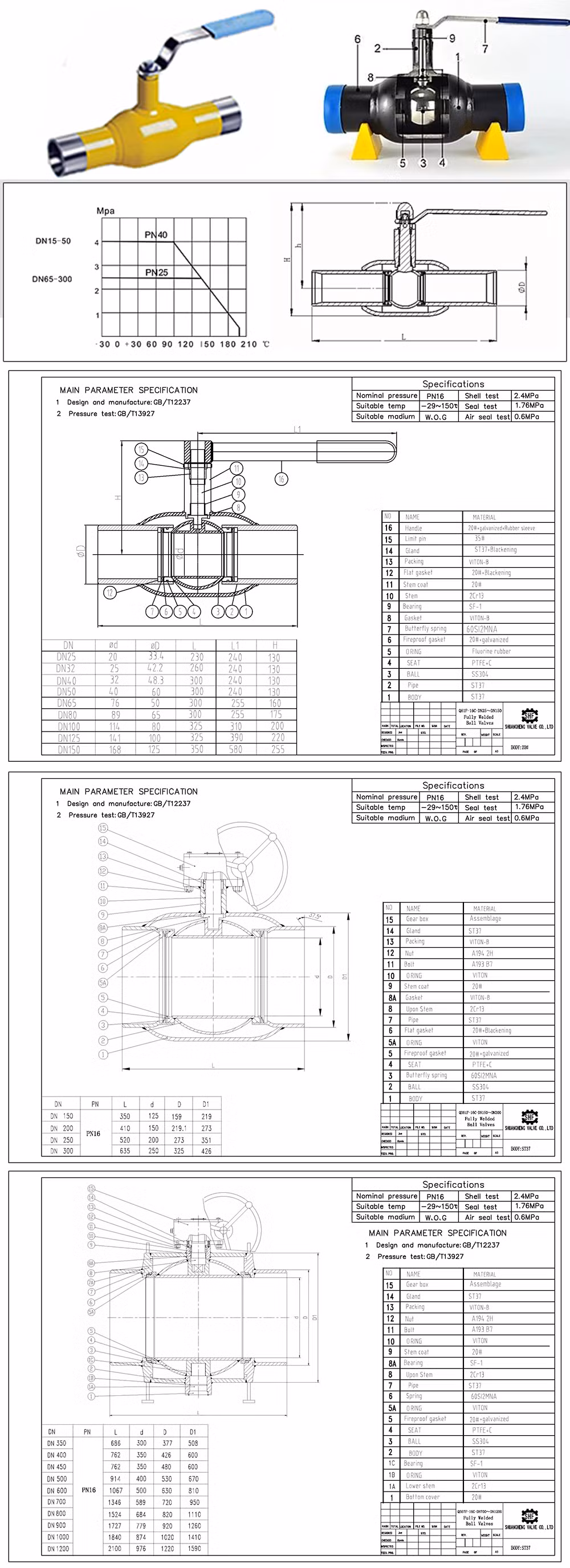

Tamaño del producto

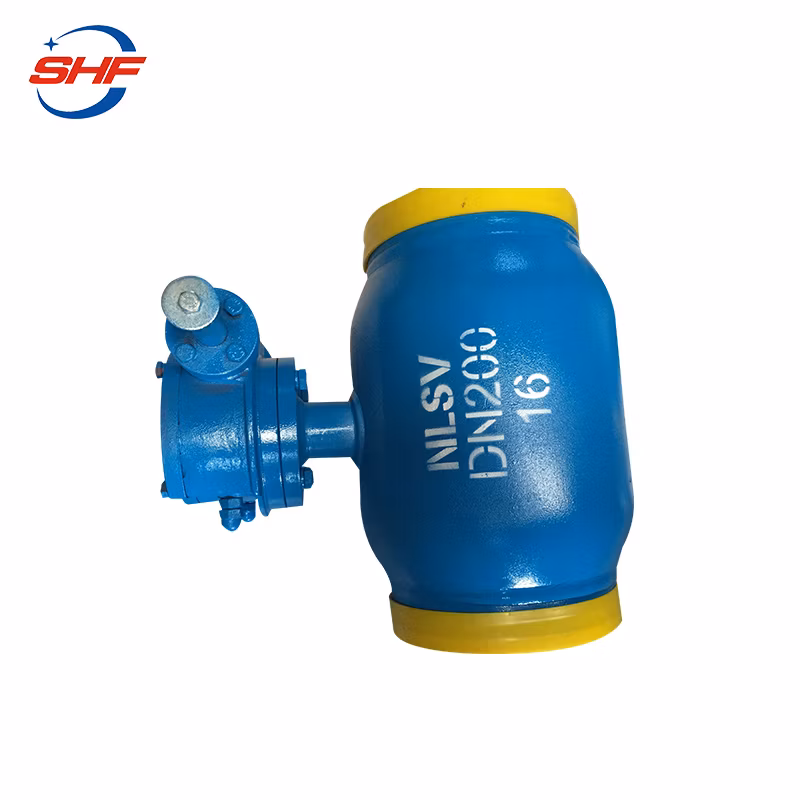

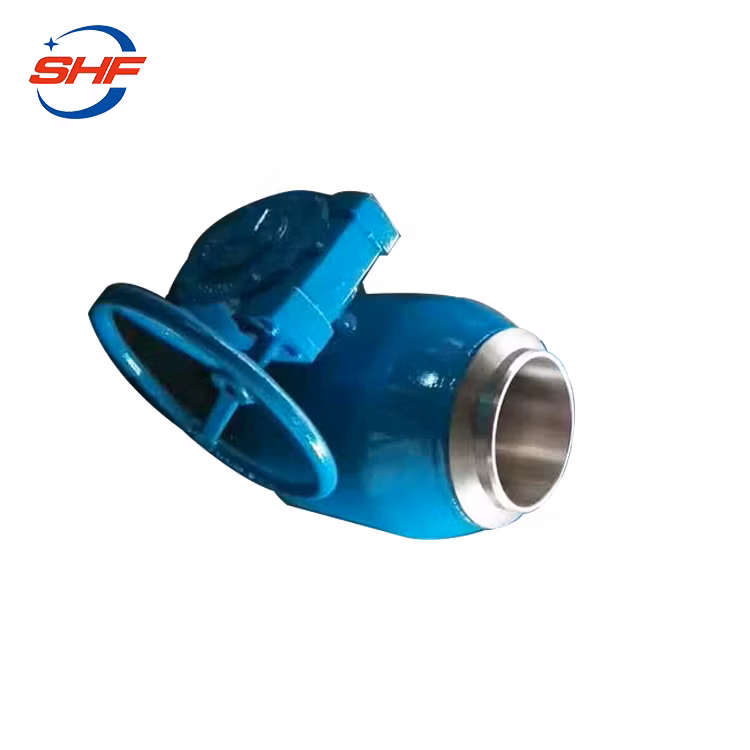

Visualización de productos
Introducción de la empresa
PREGUNTAS FRECUENTES P: ¿por qué elegirnos?
R: Somos un fabricante, hemos fabricado la válvula por más de 20 años.
B. tenemos nuestro propio fundario de casting a gran escala
P. ¿Cuál es su plazo de pago?
A: T/T, L/C u otro pago aceptable.
P: ¿podemos imprimir nuestro logotipo en sus productos?
R: sí, ofrecemos servicio OEM/ODM, apoyamos el logotipo personalizado, tamaño, paquete, etc.
P: ¿Cuál es su mercado principal?
A: América del Norte, América del Sur, Europa del este, Asia del Sudeste, África, Oceanía, Oriente Medio, Asia Oriental, Europa Occidental
P: ¿Puedo obtener muestras de su fábrica?
R: Sí, se pueden proporcionar muestras.
P: Si los productos tienen algún problema de calidad, ¿cómo trataría?
R: Nos haremos responsables de todos los problemas de calidad.
P: ¿y su capacidad?

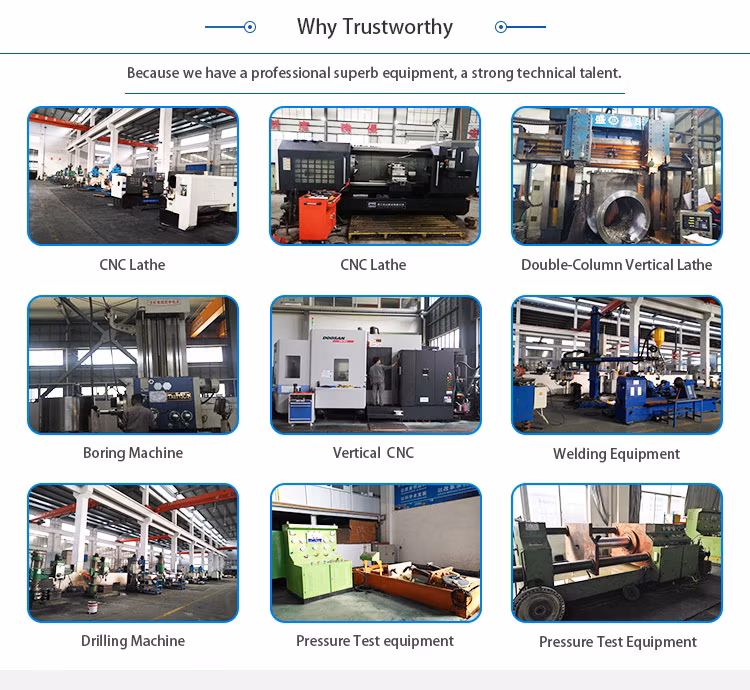

A:tenemos 300staffs,máquinas CNC propias 50,y cinco personas a cargo de inspección de calidad y 5 ingenieros. Nuestros 6 talleres de bloques de fundición
puede garantizar la entrega a tiempo y la calidad que duran.
