Información Básica.
No. de Modelo.
BWV018B
Forma de conexión
Pestaña
Modo de Conducción
manual, neumático
Presión nominal
JIS10-20K
Canal
Tipo Recto
Estructura
Válvula de Bola Flotante
Tipo
Válvula de Bola Flotante
Temperatura
-20 ~220°c
Estándar
asme b16,34
Aplicación
Industria, Industria de Agua, Familia
acero inoxidable
scs13/304,scs14/316.304l,316l,2205
Paquete de Transporte
cajas de madera contrachapada fuertes
Especificación
15a-200a
Marca Comercial
bwv, oem
Origen
China
Código del HS
8481804090
Capacidad de Producción
5000 set/mes
Descripción de Producto

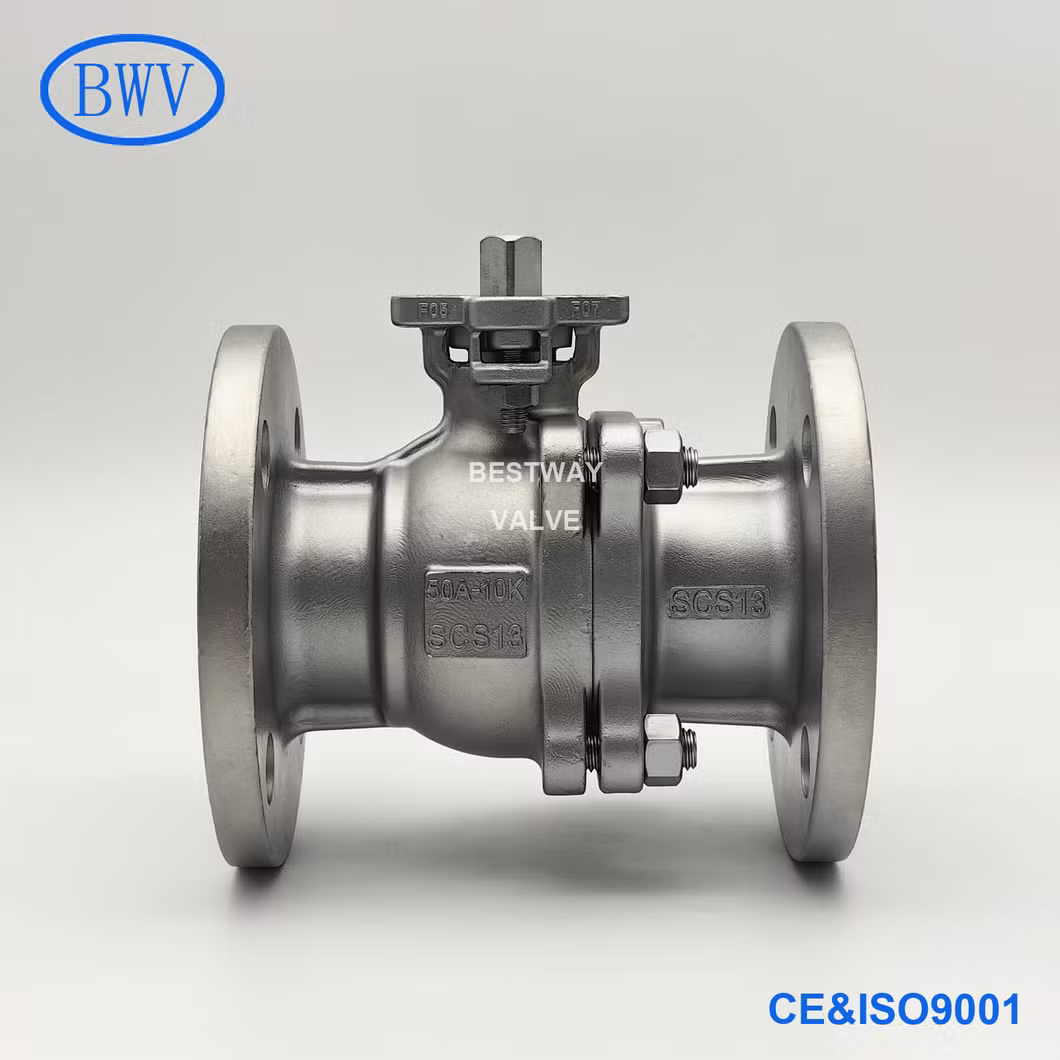

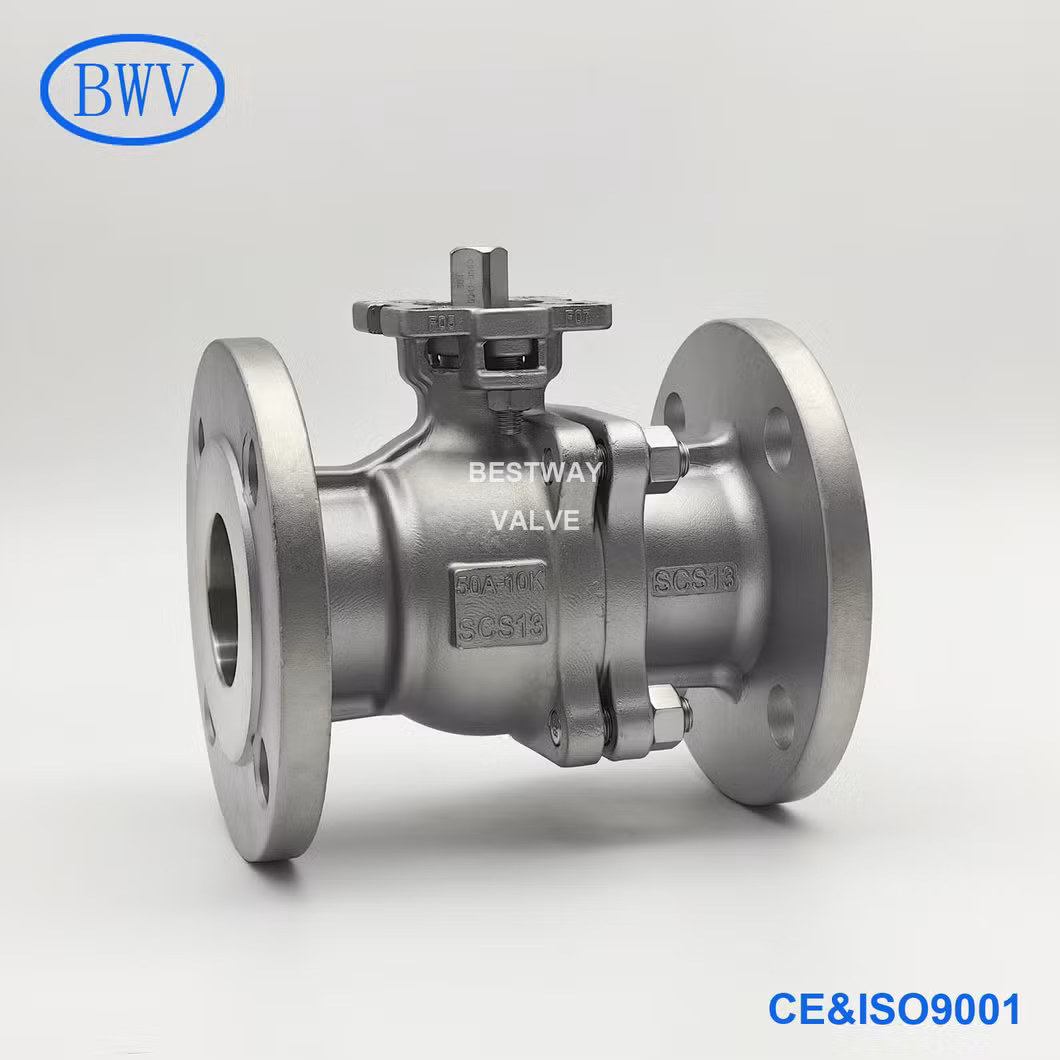

50A de alto rendimiento JIS 10K de acero inoxidable con reborde de diámetro interior completo Válvulas de bola
Una válvula de bola es una forma de válvula de cuarto de vuelta que utiliza una bola hueca, perforada y pivotante para controlar el flujo a través de ella. Está abierto cuando el agujero de la bola está alineado con el flujo y cerrado cuando se gira 90 grados por el mango de la válvula.el mango se encuentra plano alineado con el flujo cuando está abierto, Y es perpendicular a ella cuando está cerrado, lo que facilita la confirmación visual del estado de la válvula.las válvulas de bola con almohadilla de montaje también se pueden accionar por actuador y caja de engranajes.
Las válvulas de bola son duraderas, tienen un buen rendimiento después de muchos ciclos, y son fiables, se cierran de forma segura incluso después de largos períodos de desuso. Estas cualidades las convierten en una excelente opción para aplicaciones de cierre y control, donde a menudo se prefieren a las puertas y válvulas de globo, pero carecen de su control fino en aplicaciones de regulación.
Descripciones:
1) Norma de diseño: ASME B16,34
2) extremos con reborde: JIS B2220 10K/20K
3) cara a cara: JIS B2002
4) pruebas: JIS B2003
5) MATERIAL:SCS13/304,SCS14/316,WCB
6) Tamaño: 1/2" - 8",15A-200A
7) presión de trabajo: 10K/20K
8) material del asiento: PTFE, RPTFE
9) temperatura de trabajo: -20 a 180 °C (RPTFE), -20 a 300 °C (PPL)
10) Medio de trabajo: Agua, aceite, gas, ácido, etc.
Características:
1) vástago a prueba de golpes
2) cuerpo de fundición de inversión

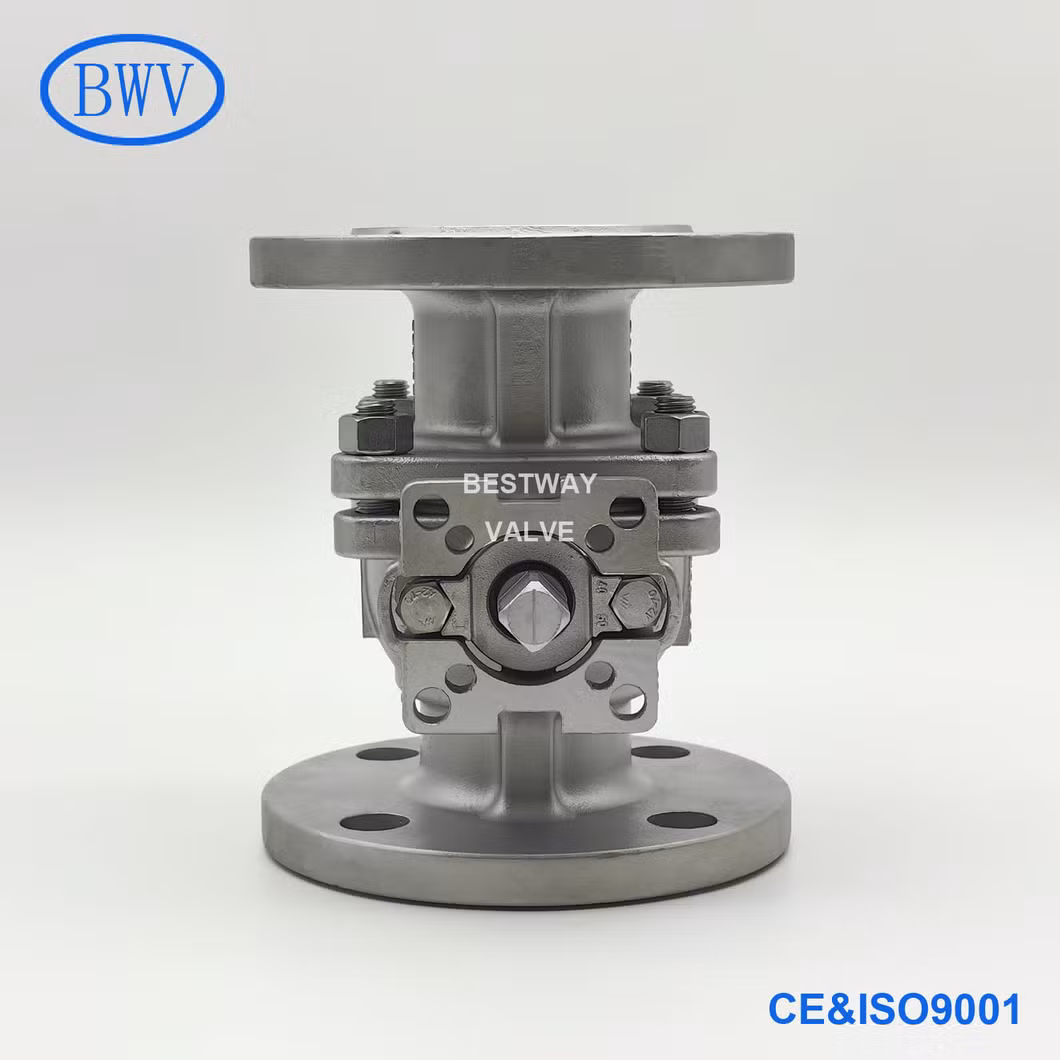

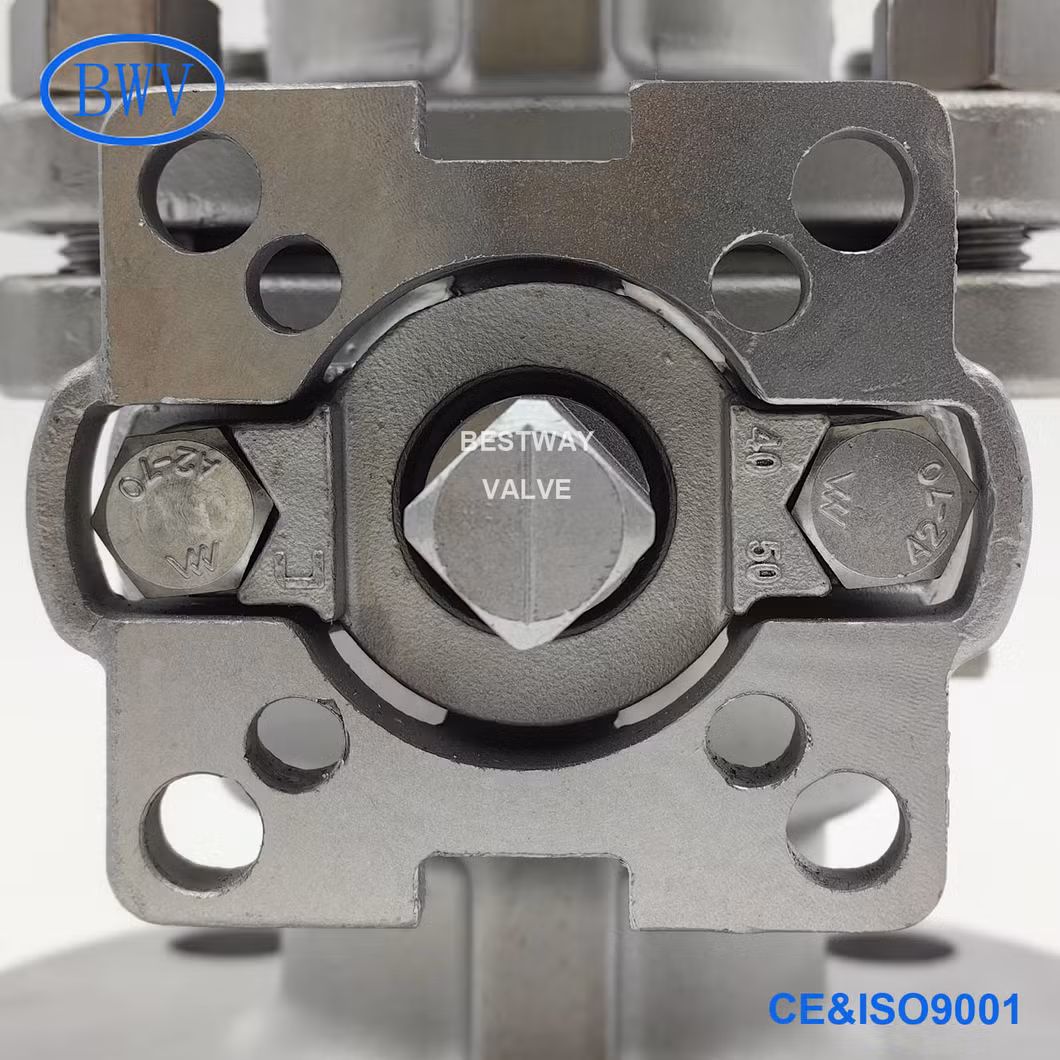

3) almohadilla de montaje ISO 5211 para automatización sencilla

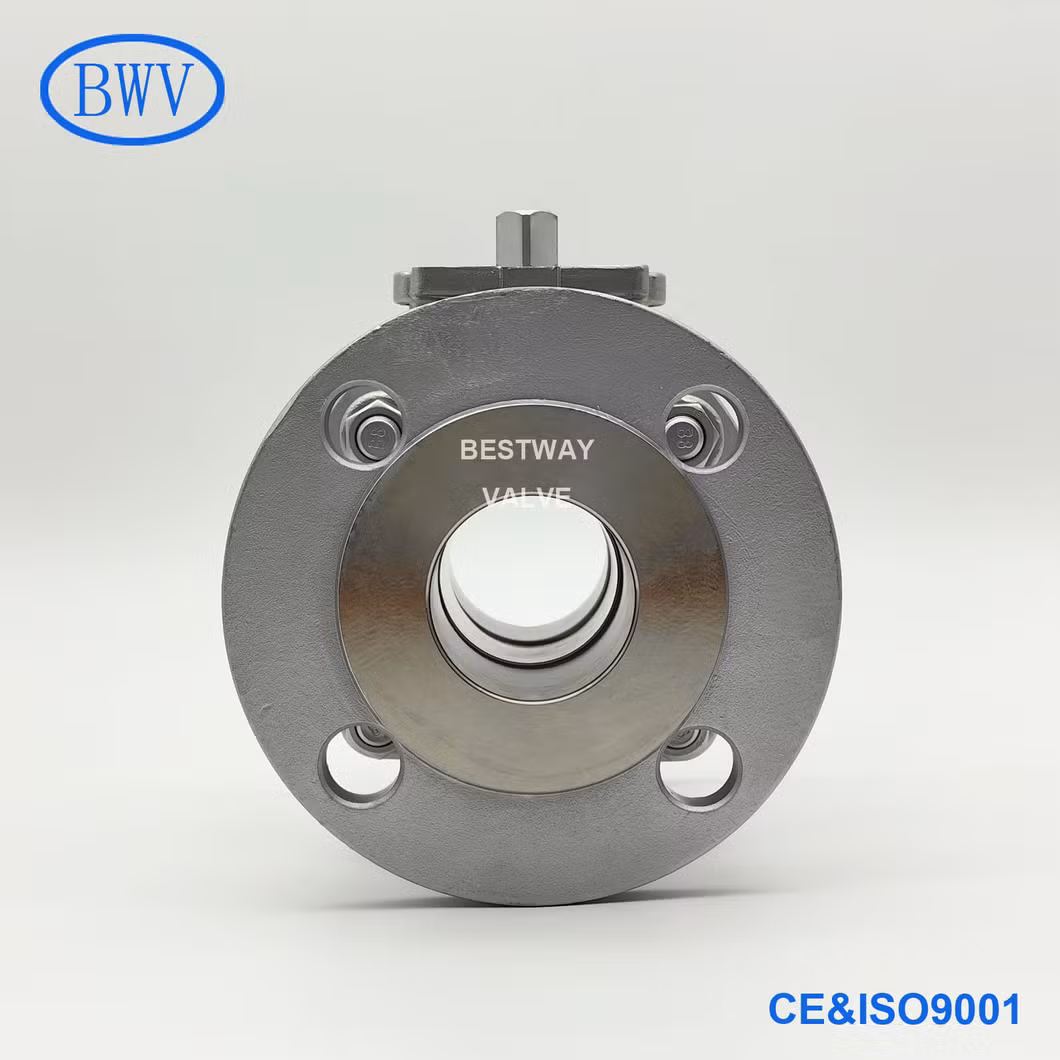

4) diámetro interior completo
FOTOS
RINCÓN DEL TALLER
Una válvula de bola es una forma de válvula de cuarto de vuelta que utiliza una bola hueca, perforada y pivotante para controlar el flujo a través de ella. Está abierto cuando el agujero de la bola está alineado con el flujo y cerrado cuando se gira 90 grados por el mango de la válvula.el mango se encuentra plano alineado con el flujo cuando está abierto, Y es perpendicular a ella cuando está cerrado, lo que facilita la confirmación visual del estado de la válvula.las válvulas de bola con almohadilla de montaje también se pueden accionar por actuador y caja de engranajes.
Las válvulas de bola son duraderas, tienen un buen rendimiento después de muchos ciclos, y son fiables, se cierran de forma segura incluso después de largos períodos de desuso. Estas cualidades las convierten en una excelente opción para aplicaciones de cierre y control, donde a menudo se prefieren a las puertas y válvulas de globo, pero carecen de su control fino en aplicaciones de regulación.
Descripciones:
1) Norma de diseño: ASME B16,34
2) extremos con reborde: JIS B2220 10K/20K
3) cara a cara: JIS B2002
4) pruebas: JIS B2003
5) MATERIAL:SCS13/304,SCS14/316,WCB
6) Tamaño: 1/2" - 8",15A-200A
7) presión de trabajo: 10K/20K
8) material del asiento: PTFE, RPTFE
9) temperatura de trabajo: -20 a 180 °C (RPTFE), -20 a 300 °C (PPL)
10) Medio de trabajo: Agua, aceite, gas, ácido, etc.
Características:
1) vástago a prueba de golpes
2) cuerpo de fundición de inversión
3) almohadilla de montaje ISO 5211 para automatización sencilla
4) diámetro interior completo
| No | Piezas | Material | ||
| 1 | Cuerpo | SCS14/316 | SCS13/304 | WCB |
| 2 | Tapón | SCS14/316 | SCS13/304 | WCB |
| 3 | Bola | 316 | 304 | |
| 4 | Glándula | SCS14/316 | SCS13/304 | WCB |
| 5 | Tallo | 316 | 304 | |
| 6 | Perno | 304 | ||
| 7 | Tuerca | 304 | ||
| 8 | Arandela de resorte | 304 | ||
| 9 | Mango | Acero inoxidable/acero fundido/aleación de aluminio | ||
| 10 | Asiento | RPTFE/PTFE | ||
| 11 | Empaquetado de tallos | PTFE | ||
| 12 | Junta | PTFE | ||
| 13 | Arandela de empuje | PTFE | ||
