Información Básica.
No. de Modelo.
ZJHM Pneumatic Control Valve
Poder
Neumático
Tipo
válvula de modulación neumática
garantía
12 meses
tamaño
dn20~dn300
tamaño del puerto
3/4"~12"
temperatura del medio
temperatura normal
tipo de actuador
diafragma de resorte múltiple
conexión
con brida
presión de suministro de aire
150lb
asistencia personalizada
oem
presión de trabajo
16br
medio
aire, aceite, gas, vapor, etc.
estructura
control
aplicación
general
material del cuerpo
ss304
Marca Comercial
covna
Origen
Guangdong, China
Capacidad de Producción
10000 juegos/juegos por mes
Descripción de Producto
Ventaja de la válvula de control neumática COVNA:
Es rentable y seguro de ser utilizado, lo que puede ayudarle a ahorrar el coste de todo el sistema COVNA de un solo asiento neumático de mantenimiento de la válvula de control de globo.
Tiene una estructura sencilla y un gran par, a prueba de explosiones con tiempos de accionamiento cortos, fuerzas de accionamiento optimizadas y un sellado hermético fiable.
Puede evitar perfectamente problemas de fricción, corrosión y emisiones.
Es de bajo centro de gravedad, alta resistencia a la vibración y fácil de instalar.
Fácil de controlar, respuesta rápida y seguridad intrínseca, sin necesidad de tomar medidas adicionales a prueba de explosiones.
Los canales de fluidos en forma de s se optimizan, la pérdida de caída de presión es pequeña, el flujo es grande, el rango de ajuste es amplio, el flujo de alta precisión
Tiene una estructura sencilla y un gran par, a prueba de explosiones con tiempos de accionamiento cortos, fuerzas de accionamiento optimizadas y un sellado hermético fiable.
Puede evitar perfectamente problemas de fricción, corrosión y emisiones.
Es de bajo centro de gravedad, alta resistencia a la vibración y fácil de instalar.
Fácil de controlar, respuesta rápida y seguridad intrínseca, sin necesidad de tomar medidas adicionales a prueba de explosiones.
Los canales de fluidos en forma de s se optimizan, la pérdida de caída de presión es pequeña, el flujo es grande, el rango de ajuste es amplio, el flujo de alta precisión
La válvula de control neumático COVNA tiene una buena estabilidad de ajuste. Para las condiciones de trabajo con una gran diferencia de presión, la cavidad del cuerpo de la válvula se amplía, lo que mejora la capacidad de amortiguación del cuerpo de la válvula

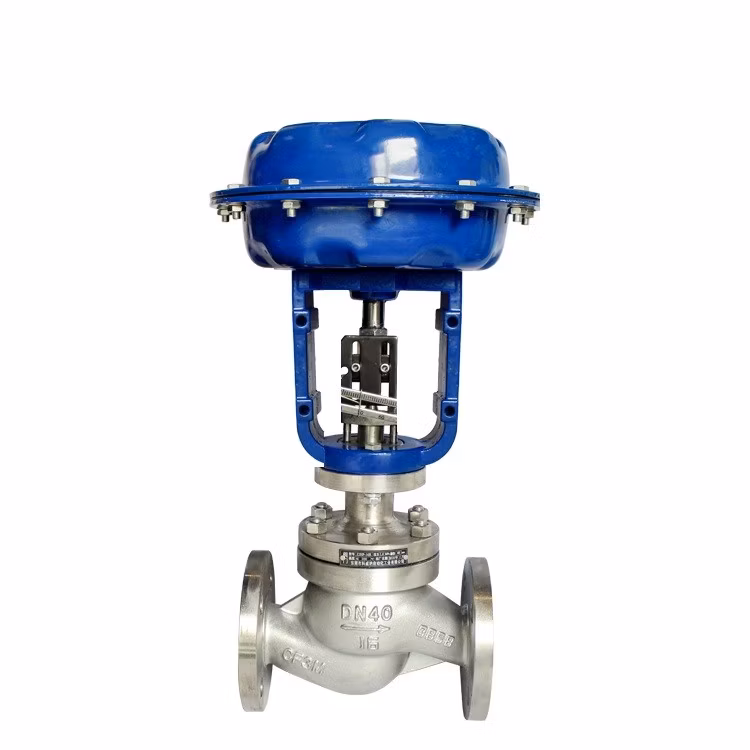

| Elemento | Válvula de modulación neumática de acero inoxidable 304 ANSI clase 150 con Posicionador inteligente 4-20mA válvula reguladora neumática | | | ||
| Modo de actuación | Diafragma de resorte múltiple | | | ||
| Presión de trabajo | 0~1,6MPa | | | ||
| Presión de suministro de aire | 0,14, 0,16, 0,28, 0,4MPa | | | ||
| Vida útil | 1.000.000 (1 millones) veces | | | ||
| Temperatura | -20 -180 | | | ||
| Material del cuerpo | SS316 (CF8M), SS304 (CF8)SS316L | | | ||
| Material de sellado | PTFE, EPDM | | | ||
| Finalizar conexión | Con brida | | | ||
| Medios aplicables | Control de agua, aire, gas, aceite, líquido, Vapor, etc. | | | ||
| Accesorios opcionales | Válvula de solenoide Namur, interruptor de fin de carrera, F.R., indicador de posición, dispositivo manual | | | ||
| Aplicación | Restauración, agua y agua residual, agua ultrapura, Desalación, Química, Textil, Farmacéutica, pulpa y papel, Minería, Industrias de calderas y energía | | | ||
Dimensiones:
Tipo de válvula de control neumático:
Tabla de pesos de la válvula reguladora de diafragma neumático:
Actuador de diafragma de resorte múltiple en acción directa y acción inversa. Material de diafragma de tela de poliéster reforzado con caucho NBR. Intervalo de resorte 20~100kPa, 40~200KPa, 80~240KPa. Presión de suministro de 0,4MPa a 0,5MPa.
| Método de tipo de válvula de control | Actuador de diafragma neumático | | | ||
| | ZJHPZJHM | | | ||
| | Tipo de muelle múltiple | | | ||
| Uso | Tipo de regulación, TIPO ON-OFF | | | ||
| Presión de suministro de aire o tensión de alimentación | Presión de suministro de aire (gama de resortes) 14020100Kpa G 240 (40200) kPa G 280 (80240) kPa G | | | ||
| Conector | Conector del tubo de aire: RC1/4 | | | ||
| Acción directa | Aumento de presión, descenso del vástago, cierre de la válvula. | | | ||
| Reacción | Aumento de presión, ascenso del vástago, válvula abierta. | | | ||
| Señal de entrada | 4020mA.DCcon posicionador | | | ||
| Retraso | ≤1% FScon posicionador | | | ||
| Tipo lineal | 2% FScon posicionador | | | ||
| Temperatura ambiental | -10+70 | | | ||
| Válvula de control neumático Accesorios | E/P, posicionador de válvula P/P, regulador del filtro, convertidor de válvulas, válvula de solenoide, interruptor limitado Accesorios no estándar, necesitan notas especiales personalizadas. | | | ||
1. Los índices de rendimiento principales serán los que se indican en el cuadro siguiente
2. Las pruebas se realizarán de conformidad con la especificación GB/T4213-92
2. Las pruebas se realizarán de conformidad con la especificación GB/T4213-92
| No de serie | Rendimiento técnico | Sin posicionador | Con posicionador | |
| 1 | Error básico | ≤±5% | ≤±1% | |
| 2 | Diferencia de retorno | ≤3% | ≤1% | |
| 3 | Zona muerta | ≤3% | ≤0,4% | |
| 4 | Fuga | Tipo ZJHP:≤1X10-4Rated FlowZJHM Tipo:≤1X10-3 flujo nominal | | |
| 5 | Coeficiente de flujo nominal | ≤±10% | | |
| 6 | Característica de flujo inherente | Pendiente ± 30% | | |
Disponible en acero inoxidable 304, acero inoxidable 316, acero al carbono, acero Cr-Mo
También disponible en hierro fundido para su elección
Puntos fuertes de la empresa:
1.COVNA-Fabricante especializado de válvula accionada de alta calidad durante 22 años. 2.Instalaciones de fabricación importadas alemanas, 100% Q.C pasado antes de la expedición, calidad asegurada. 3.se puede ofrecer una amplia experiencia en proyectos de control de flujo y varias soluciones de productos. 4.Servicio OEM / ODM disponible. Puede hacer estándar JIS 5K / 10K, ANSI 150lb / 300lb / 600lb / 900lb. 5.Instalaciones de fabricación importadas alemanas, 100% Q.C pasado antes de la expedición, calidad asegurada. 6.la consulta será contestada dentro de 8 horas. 7.quejas personalizadas entregadas por un servicio profesional de parada. 8.Certificación ISO 9001, con certificaciones adicionales incluyen CE, TUV, RoHS, SGS, BV, a prueba de explosiones e incendios. 9.Garantía estándar industrial de 1 años (12 meses). 10.a tiempo de entrega, servicio de garantía integral, consulta al servicio posventa en el lugar.
Resistencia de fábrica:
Proyecto de válvula motorizada
Proyecto de válvula neumática accionada
Proyecto de la electroválvula
P: ¿Cuál es la diferencia entre las válvulas normalmente abiertas y normalmente cerradas?
R: Como su nombre indica, normalmente las válvulas abiertas permiten que el aire pase cuando no están energizadas (o accionadas). Las válvulas normalmente cerradas deben accionarse para permitir que pase el aire.
P: ¿Cuál es la vida útil de sus actuadores neumáticos?
R: Hemos pasado 1 millones de veces de prueba de calidad de producto, y hemos obtenido el certificado
P: ¿la válvula de accionamiento de aire tiene una anulación manual?
A: El actuador de aire no tiene una anulación manual, pero se proporciona una anulación manual con válvulas de solenoide de montaje directo opcionales.
P:¿Qué tan rápido funciona una válvula accionada por aire?
R: Consulte las especificaciones del producto. Generalmente, las válvulas más pequeñas de menos de 2 pulgadas de tamaño de tubería, ciclo en aproximadamente un segundo. Válvulas más grandes de hasta 6 pulgadas de tubería, ciclo en unos 1,5 segundos. Un ciclo es por rotación de 90°
P:¿Puedo añadir un kit para alta temperatura a un Valworx existente accionado por aire?
A:Sí, deberá seleccionar un kit que coincida con los patrones de montaje del actuador y la válvula. Consulte accesorios del actuador
P:¿Puedo ajustar mecánicamente el caudal de una válvula de bola accionada por aire?
R: No, pero ofrecemos posicionadores neumáticos con entradas 4-20mA o 3-15psi. Los posicionadores permiten al usuario ajustar el flujo al 0-100%.
P:¿Puedo usar la válvula de bola accionada por aire en el exterior?
R: Sí, las válvulas accionadas por aire son resistentes a la intemperie por materiales de construcción. No exceda las especificaciones de temperatura mínima y máxima.
P:¿tiene alguna manera de confirmar que la válvula de aire está en la posición cerrada? ¿posición abierta?
R: Sí, ofrecemos una caja de control de válvula/interruptor de límite opcional. El monitor contiene (2) interruptores de límite de contacto seco utilizados para confirmar la posición de apertura y cierre. También hay un indicador de posición de la válvula altamente visual.
P:¿Cuál es la velocidad máxima permitida del fluido?
A:válvulas metálicas: 5 a 10 pies/segundo, más cerca de 5ft/seg es mejor válvulas de PVC: < 5 pies/segundo
P: ¿puedes personalizar el color del actuador?
R: Podemos personalizar diferentes colores, LOGOTIPOS, etc. de acuerdo con los requisitos del cliente.
R: Como su nombre indica, normalmente las válvulas abiertas permiten que el aire pase cuando no están energizadas (o accionadas). Las válvulas normalmente cerradas deben accionarse para permitir que pase el aire.
P: ¿Cuál es la vida útil de sus actuadores neumáticos?
R: Hemos pasado 1 millones de veces de prueba de calidad de producto, y hemos obtenido el certificado
P: ¿la válvula de accionamiento de aire tiene una anulación manual?
A: El actuador de aire no tiene una anulación manual, pero se proporciona una anulación manual con válvulas de solenoide de montaje directo opcionales.
P:¿Qué tan rápido funciona una válvula accionada por aire?
R: Consulte las especificaciones del producto. Generalmente, las válvulas más pequeñas de menos de 2 pulgadas de tamaño de tubería, ciclo en aproximadamente un segundo. Válvulas más grandes de hasta 6 pulgadas de tubería, ciclo en unos 1,5 segundos. Un ciclo es por rotación de 90°
P:¿Puedo añadir un kit para alta temperatura a un Valworx existente accionado por aire?
A:Sí, deberá seleccionar un kit que coincida con los patrones de montaje del actuador y la válvula. Consulte accesorios del actuador
P:¿Puedo ajustar mecánicamente el caudal de una válvula de bola accionada por aire?
R: No, pero ofrecemos posicionadores neumáticos con entradas 4-20mA o 3-15psi. Los posicionadores permiten al usuario ajustar el flujo al 0-100%.
P:¿Puedo usar la válvula de bola accionada por aire en el exterior?
R: Sí, las válvulas accionadas por aire son resistentes a la intemperie por materiales de construcción. No exceda las especificaciones de temperatura mínima y máxima.
P:¿tiene alguna manera de confirmar que la válvula de aire está en la posición cerrada? ¿posición abierta?
R: Sí, ofrecemos una caja de control de válvula/interruptor de límite opcional. El monitor contiene (2) interruptores de límite de contacto seco utilizados para confirmar la posición de apertura y cierre. También hay un indicador de posición de la válvula altamente visual.
P:¿Cuál es la velocidad máxima permitida del fluido?
A:válvulas metálicas: 5 a 10 pies/segundo, más cerca de 5ft/seg es mejor válvulas de PVC: < 5 pies/segundo
P: ¿puedes personalizar el color del actuador?
R: Podemos personalizar diferentes colores, LOGOTIPOS, etc. de acuerdo con los requisitos del cliente.
