Información Básica.
No. de Modelo.
Q11F Floating Ball Valve
Forma de conexión
sw, npt, bsp, bw, rf, rtj
Modo de Conducción
mango, actuador neumático, actuador eléctrico
Presión nominal
150lb~2500lb;pn16~pn42
Canal
diámetro interior completo, reducir diámetro interior
Estructura
Válvula de Bola Flotante
Tipo
Válvula de Bola Flotante
Función
Blow-Up válvula, Válvula atmosférica
Temperatura
150lb~2500lb;pn16~pn42
Estándar
api 608, api 602
Aplicación
Industria, Industria de Agua
material de la bola
f304, f316, f304l, f316l, f51, f60
material del asiento
ptfe, rptfe, devlon
bola
bola sólida
capó de válvula
capó atornillado, capó soldado
temperatura nominal previa
api 602
especial
nace mr-0175
estándar de prueba de válvula
api 598
certificado de empresa
api6d/ce/iso9001/iso14001
prueba de la válvula
100% de la cantidad probada antes de la entrega
certificado de prueba
en1024 3,1 certificado, proporcionar rt, mt, pt, ut
nuestro parterner
pdvsa, bp, grupo sinopec, hitachi, etc.
proveedor
fábrica directa
garantía de válvula
18 meses
Paquete de Transporte
caja de madera contrachapada
Especificación
100 x 100 x 10
Marca Comercial
shf
Origen
Jingshu, China
Código del HS
8481804090
Capacidad de Producción
50000000
Descripción de Producto
La construcción es la siguiente
| Nombre | Válvula de bola de forja |
| Tamaño | 1/2"~2-1/2"; DN15~DN65 |
| Presión normal | 150LB~2500LB;PN16~PN42 |
| Estándar de diseño | API 608,BS5351,ISO17292,API 602, BS5352,AMSE 16,34 |
| Marcado | MSS SP-25 |
| Dimensiones de conexión de rosca | ANSI B1.20.1; BS21; JIS BO20;JB/T 73,6 |
| Dimensión SW | ANSI B16,11;JIS B2306;JB/T 1751 |
| Cota BW | ASME B16,25; DIN 3239,EN12627; JB/T12224 |
| Brida final | ANSI B 16,5,EN1092,DIN2543~DIN2547 |
| Cara a cara | ANSI B 16,10, DIN3202,EN558-1,EN12982,ISO 5752 |
| Estándar de prueba | API598,DIN3230, EN12266,ISO 5208 |
| Temperatura adecuada | -29~150°C |
| Medio | Agua dulce, aguas residuales, agua de mar, aire, vapor, comida, medicina, aceites, álcalis, sal, etc. |
| Ambiente ácido | NACE MR0175 |
Estructura
| - Puerto completo o Puerto reducido |
| - partir sólido |
| - Bonnet atornillado con junta espiral |
| - Diseño seguro contra incendios |
| - Diseño antiestático y vástago a prueba de golpes |
| - estructura de asientos dobles |
| - extremos de soldadura a tope según DIN 3239,EN12627; ASME B16,25 |
| - extremos con reborde hasta EN1092,DIN2543~DIN2547; ASME B16,5 |
| - Puerto completo o Puerto reducido |
| - partir sólido |
Pieza principal y materiales
| Nombres de piezas | Materiales de pieza | ||||||||||||||
| Cuerpo | A105 | LF2 | F11/F22 | F304 | F316 | F304L | F316L | F51/F53 | |||||||
| Capó | A105 | LF2 | F11/F22 | F304 | F316 | F304L | F316L | F51/F53 | |||||||
| Bola | F304 | F304 | F304 | F304 | F316 | F304L | F316L | F51/F53 | |||||||
| Tallo | F6A | F304 | F6A | F304 | F316 | F304L | F316L | F51/F53 | |||||||
| Asiento/anillo de asiento | RPTFE/PTFE/TEFLON/PEEK/NYLON/DELRIN | ||||||||||||||
| Embalaje | Grafito/PTFE | ||||||||||||||
| Junta del capó | PTFE,SS304+grafito/SS316+grafito | ||||||||||||||
| Pernos/tuercas | B7/2H | L7/4 | B16/4 | B8/8 | B8M/8M | B8/8 | B8M/8M | B8M/8M | |||||||
| Adecuado mediano | W.O.G etc. | HNO3, CH3OOH etc. | Urea, etc. | ||||||||||||
| Temperatura adecuada | -29~150 °C | -46~150°C | -29~150 °C | --29~150 °C | -29~150 °C | --29~150 °C | -29~150 °C | -29~150 °C | |||||||
Tamaño de detalle

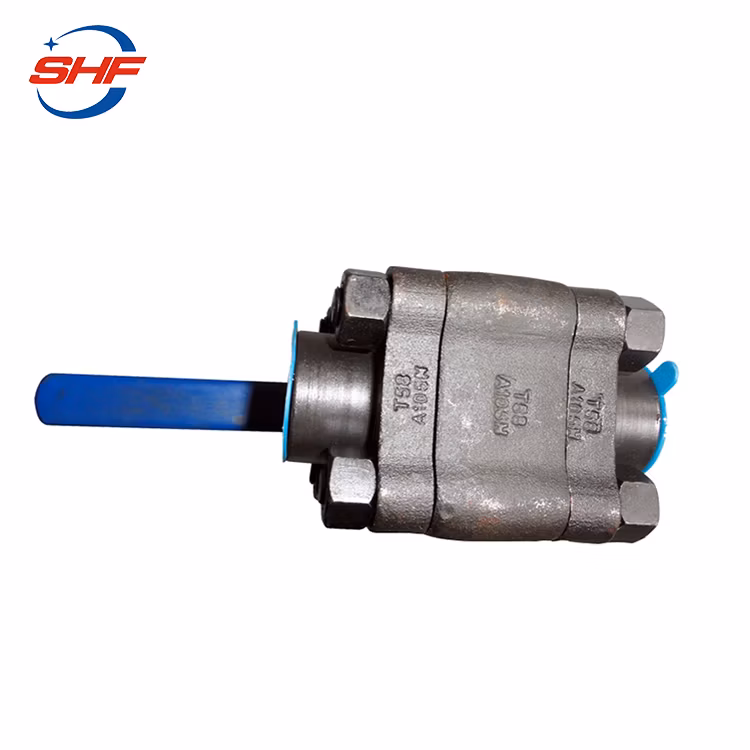

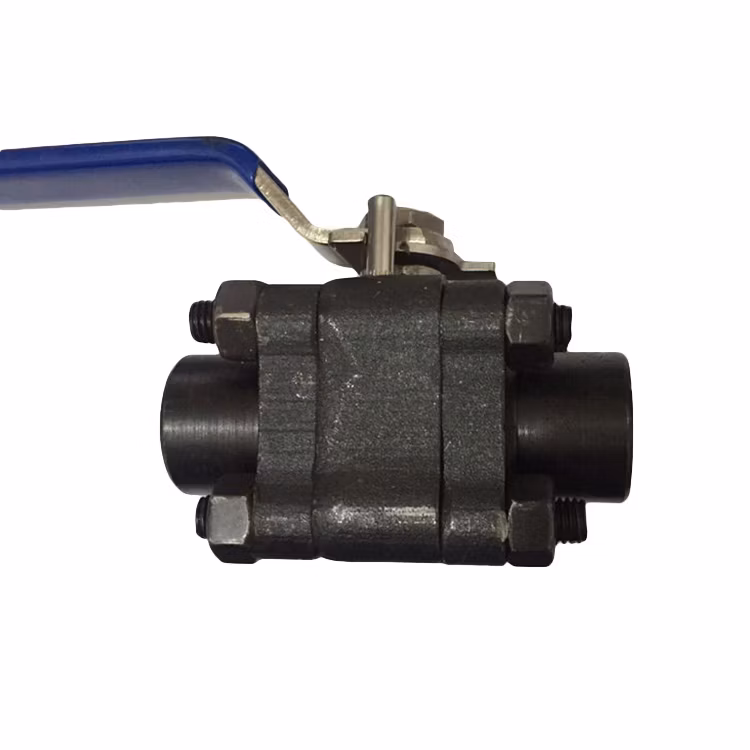

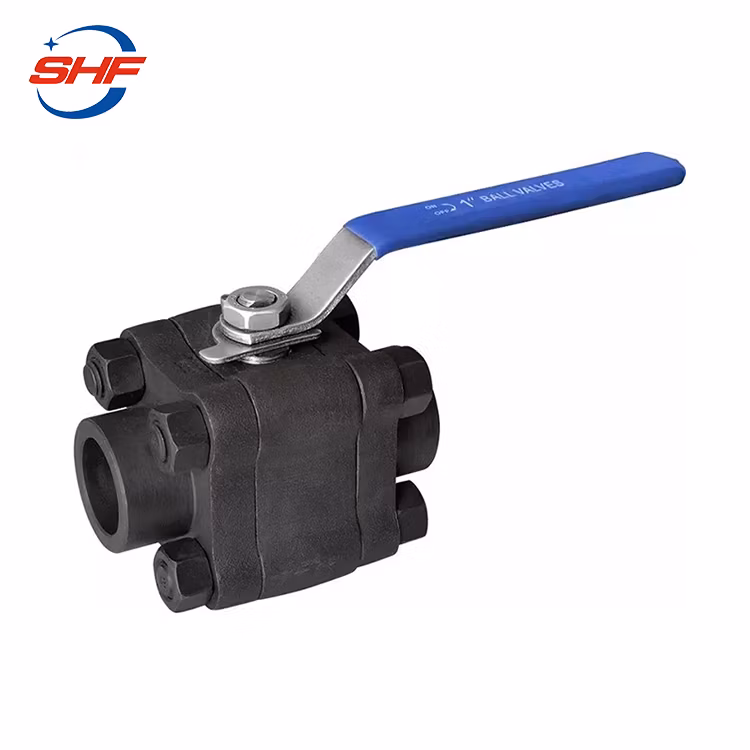

Pantalla del producto
Introducción a la empresa
PREGUNTAS FRECUENTES
P: ¿por qué elegirnos?
R: Somos un fabricante, hemos fabricado la válvula por más de 20 años.
B. tenemos nuestro propio fundario de casting a gran escala
P. ¿Cuál es su plazo de pago?
A: T/T, L/C u otro pago aceptable.
P: ¿podemos imprimir nuestro logotipo en sus productos?
R: sí, ofrecemos servicio OEM/ODM, apoyamos el logotipo personalizado, tamaño, paquete, etc.
P: ¿Cuál es su mercado principal?
A: América del Norte, América del Sur, Europa del este, Asia del Sudeste, África, Oceanía, Oriente Medio, Asia Oriental, Europa Occidental
P: ¿Puedo obtener muestras de su fábrica?
R: Sí, se pueden proporcionar muestras.
P: Si los productos tienen algún problema de calidad, ¿cómo trataría?
R: Nos haremos responsables de todos los problemas de calidad.
P: ¿y su capacidad?

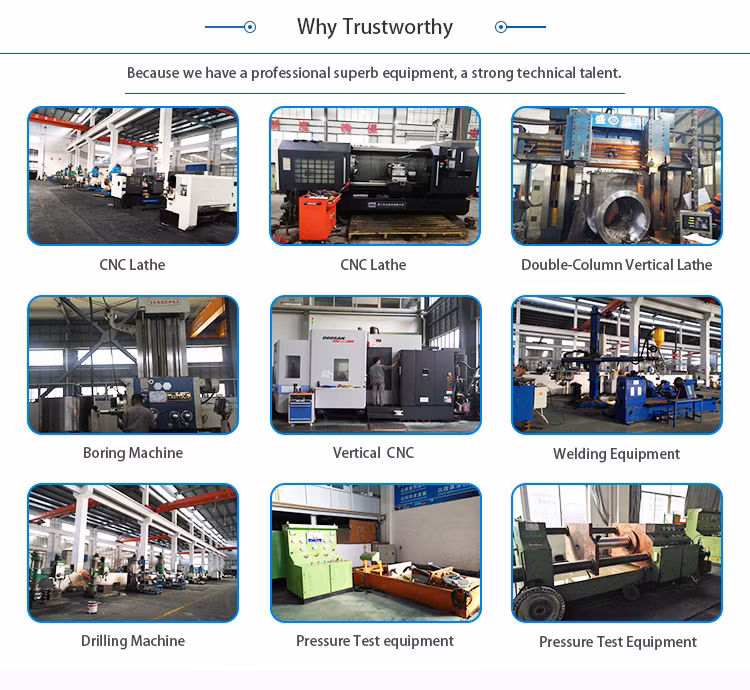

A:tenemos 300staffs,máquinas CNC propias 50,y cinco personas a cargo de inspección de calidad y 5 ingenieros. Nuestros 6 talleres de bloques de fundición
puede garantizar la entrega a tiempo y la calidad que duran.
