Fabrica De Válvula De Bola Flotante De Metal Criogénico De Acero Forjado De Calidad

Personalización:	Disponible
Material:	acero al carbono, acero inoxidable
Forma de conexión:	rf

Visión General
Descripción del producto
Detalles del producto
Parámetros del producto
Vista de la fábrica

Información Básica.

No. de Modelo.

GAQ47Y

Modo de Conducción

Manual

Presión nominal

CLASE ANSI 150-900

Canal

Tipo Recto

Estructura

Válvula de Bola Flotante

Tipo

Válvula de Bola Flotante

Función

Blow-Up válvula

Temperatura

Baja Temperatura

Estándar

api6d

Aplicación

Industria

diseño de la carrocería

diseño de entrada lateral de 2 piezas

presión de diseño

clase 150lb-2500lb

tipo de diámetro interior

diámetro interior reducido/diámetro interior completo

material de sellado

estelita, chapado en níquel, carburo de tungsteno

diseño del capó

capó/vástago extendido

Paquete de Transporte

caja de contrachapado

Especificación

ce, sgs, gmp

Marca Comercial

goole, oem

Origen

Wenzhou, Zhejiang, China

Código del HS

8481804090

Capacidad de Producción

10, 000pcs/año

Descripción de Producto

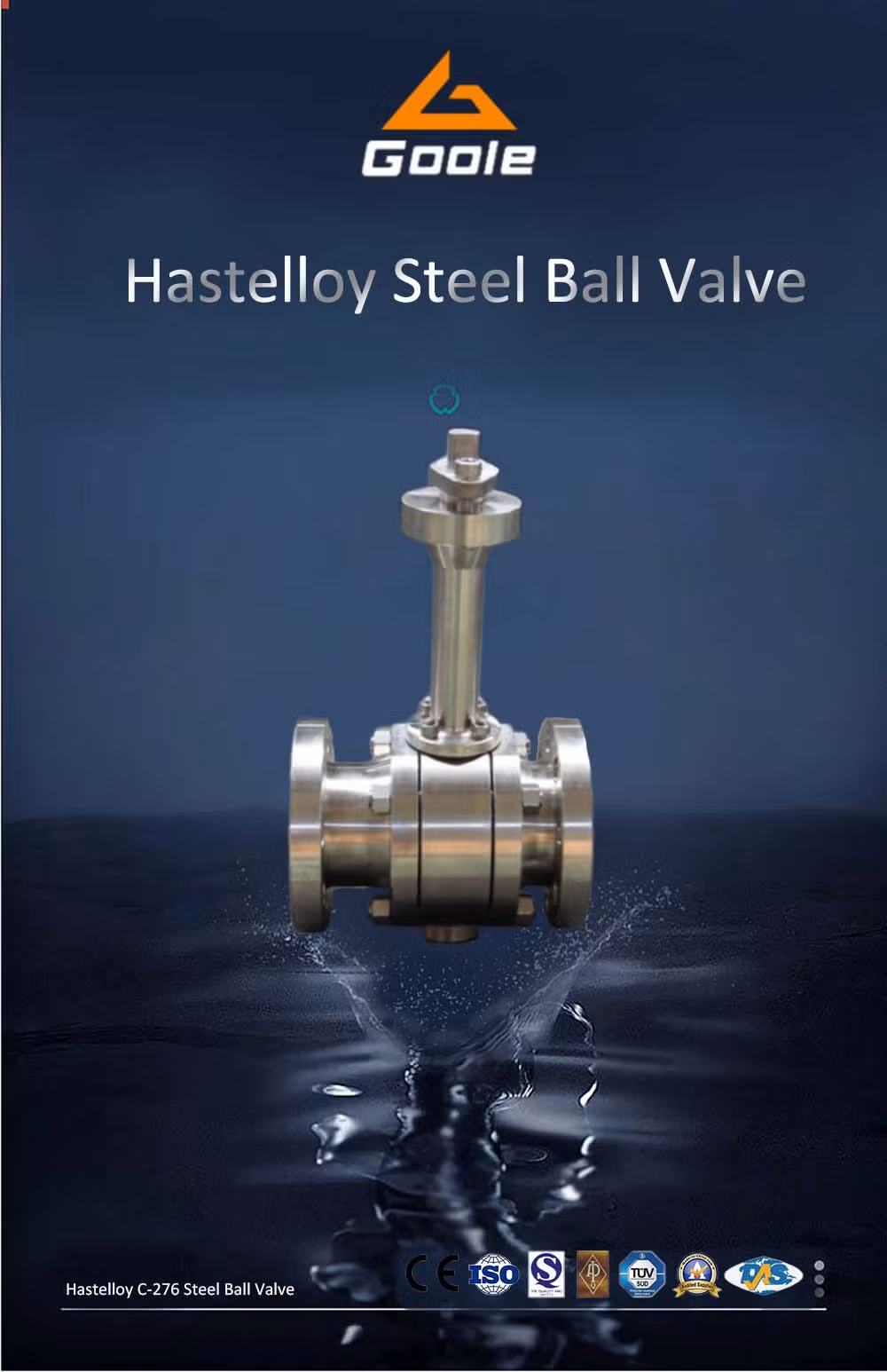

Válvula de bola flotante de metal criogénico de acero forjado

Forged Steel Cryogenic Metal Seated Floating Ball Valve

La válvula de bola de acero Hastelloy se abre o cierra a través de la rotación de 90° de la bola para realizar la conexión y función de corte de la tubería. La válvula está conectada al actuador (eléctrico, neumático, accionamiento de engranaje helicoidal, elevador hidráulico o gas líquido, etc.) a través de la llave del vástago de la válvula. El par de salida del actuador se transmite al vástago de la válvula, y el vástago de la válvula acciona la bola para girar 90° para realizar la acción de apertura y cierre de la válvula. El ajuste estrecho entre la bola y el anillo del asiento, así como la selección razonable del material y el procesamiento preciso, determinan el mejor par de sellado que coincide como medio de corte. El elemento elástico detrás del asiento de la válvula proporciona la fuerza de preapriete mínima necesaria para la junta entre el asiento de la válvula y la bola. Al mismo tiempo, el diseño de la superficie de sellado del anillo de asiento de la válvula cumple la presión específica requerida y la presión específica permitida necesaria para el sellado.

La estructura de la válvula de bola de acero Hastelloy es una válvula de bola sellada con fuerza. La válvula es una estructura dividida, y la bola y el asiento de la válvula se instalan desde el lateral.

Cuerpo de la válvula: Fabricado con material de acero forjado Hastelloy. La composición química y las propiedades mecánicas cumplen los requisitos de las normas ASME.

El asiento de la bola y la válvula son partes internas, que están completamente expuestas al medio. Se utiliza un contacto de sellado duro de metal entre el asiento de la válvula y la bola.

La superficie del asiento de la válvula y la esfera adopta primero la soldadura de revestimiento de aleación a base de cobalto (primero la pulverización térmica de aleación a base de cobalto, después el carburo de tungsteno y luego la aleación a base de cobalto, el espesor es más de 1mm, tratamiento de remezcla), Y luego la superficie de base de cobalto adopta el tratamiento de endurecimiento más avanzado del mundo, "el carburo de tungsteno recubierto de níquel supersónico y el proceso de remezcla". Mejorar la resistencia al desgaste, la dureza y la resistencia a la erosión de la superficie de sellado.

WC es una especie de metal duro cementado con alta dureza, alta resistencia y alta resistencia al desgaste. Su tamaño de grano es generalmente debajo de 0,2~1.0μm, la mayoría de los cuales están debajo de 0.5μ,m. Tiene la alta dureza de metal duro y acero de alta velocidad. Fuerza de. Su dureza no es menor que HRC68, y la fuerza de unión no es menor que 70.

La válvula de bola sellada con fuerza producida por nuestra empresa utiliza carburo de tungsteno recubierto de níquel (una cierta proporción de carburo de tungsteno se añade a Ni60) en el asiento de la válvula y la superficie de la bola con pulverización térmica supersónica. El espesor puede alcanzar 0,5~0,8mm. Para garantizar que la superficie de sellado no se vea afectada por el medio y sus partículas, reduzca el coeficiente de fricción de la superficie y mejore el rendimiento antidesgaste de la superficie. Tiene las características de resistencia al desgaste, reducción de fricción, resistencia al calor, resistencia a la corrosión, bajo coeficiente de fricción, y antigripaje. Puede mejorar las propiedades de la superficie y aumentar la vida útil.

Principales piezas y materiales.

No	Nombre de la pieza	Materiales
		-46°C~-101°C~-196°C.
1	Cuerpo izquierdo	A352-LCB,LCC,LC3,A351-CF8,A351-CF8M
2	Asiento	PTFE,RPTFE,PEEK,PPL,POM,KARBATE
		NYLON, MOLON, DEVLON
3	Bola	A182-F304,F316
4	Junta tórica	VITON
5	Junta	Grafito flexible+304,grafito flexible+316,PTFE
6	Perno	A194-4,8,8M
7	Tuerca	A320-L7,A193-B8,B8M
8	Cuerpo derecho	A352-LCB,LCC,LC3,A351-CF8,CF8M
9	Primavera	ss304.316
10	Bola pequeña	PTFE
11	Arandela de empuje	A182-F6,F316,F316
12	Tallo	Grafito flexible, PTFE
13	Junta	A182 F6,F304,F316
14	Embalaje	A352 LCB,A351 CF8
15	Glándula	1025, acero inoxidable
16	Brida del casquillo	A216 WCB
17	Placa de tope	1025
18	Palanca	1035, acero inoxidable
19	Tornillo	A352-LCB,LCC,LC3,A351-CF8,CF8M
20	Tornillo	1035, acero inoxidable
21	Capó ampliado	A352-LCB,LCC,LC3,A351-CF8,CF8M,
22	Tornillo	1035, acero inoxidable
23	Casquillo	A182-F6,F304,F316

Dimensiones externas principales.

Tamaño (pulg.)	H
Tamaño (pulg.)	-46°C	-101°C	-196°C
1/2	90	110	130
3/4	100	110	140
1	100	120	150
1 1/2	110	130	160
2	110	130	170
3	120	150	190
4	130	160	200
6	140	170	220
8	140	170	220
10	150	180	240
12	150	180	240
14	160	190	250
16	160	190	250
18	160	190	250
20	170	200	260
24	170	200	260

Dimensiones de la válvula de bola flotante clase 150~300

Dimensiones
Clase 150
Tamaño	pulgadas	1/2	3/4	1	1-1/2	2	2-1/2	3	4	6	8
RF-L.	mm	108	117	127	165	178	191	203	229	394	457
L1-BW	mm	140	152	165	190	216	241	283	305	457	521
L2-RTJ	mm	-	-	140	178	191	203	216	241	406	470
PESO	Kg	3	4	5	8	12	21	26	43	80	155

Dimensiones
Clase 300
Tamaño	pulgadas	1/2	3/4	1	1-1/2	2	2-1/2	3	4	6	8
RF-L.	mm	140	152	165	190	216	241	283	305	403	502
L1-BW	mm	140	152	165	191	216	241	283	305	457	521
L2-RTJ	mm	151	165	178	203	232	257	298	321	419	518
PESO	Kg	3	5	7	13	15	28	32	55	105	17

Los parámetros de diseño de la válvula de bola de acero Hastelloy son los siguientes:

Presión nominal	900Lb
Diámetro nominal	2" de diámetro completo
Material del cuerpo principal	hastelloy C-276
Material de piezas internas	hastelloy C-276+base de cobalto+carburo de tungsteno; (Hastelloy G30 para válvulas de bola)
Formulario de conexión	de acuerdo con los requisitos del cliente
Longitud estructural	de acuerdo con los requisitos del cliente
Nivel de fuga	FCI 70,2 VI
Estándares de diseño	ASME B16,34, API6D, ETC.
Temperatura aplicable	temperatura normal

Selección de material de válvula de bola de acero Hastelloy

Según las características del hidrógeno, los materiales de las partes principales de la válvula se seleccionan de la siguiente manera:

Cuerpo de la válvula, cubierta lateral	Hastelloy C-276
Esfera	Hastelloy C-276 + base de cobalto + carburo de tungsteno
Asiento de válvula	Hastelloy C-276 + base de cobalto + carburo de tungsteno; (Hastelloy G30 para válvulas de bola)
Tallo	XM-19
Primavera	Inconel X-750
Cierre	Aerosol de flúor B7+
Material de sellado de la brida central	Grafito + junta tórica (caucho de flúor)
