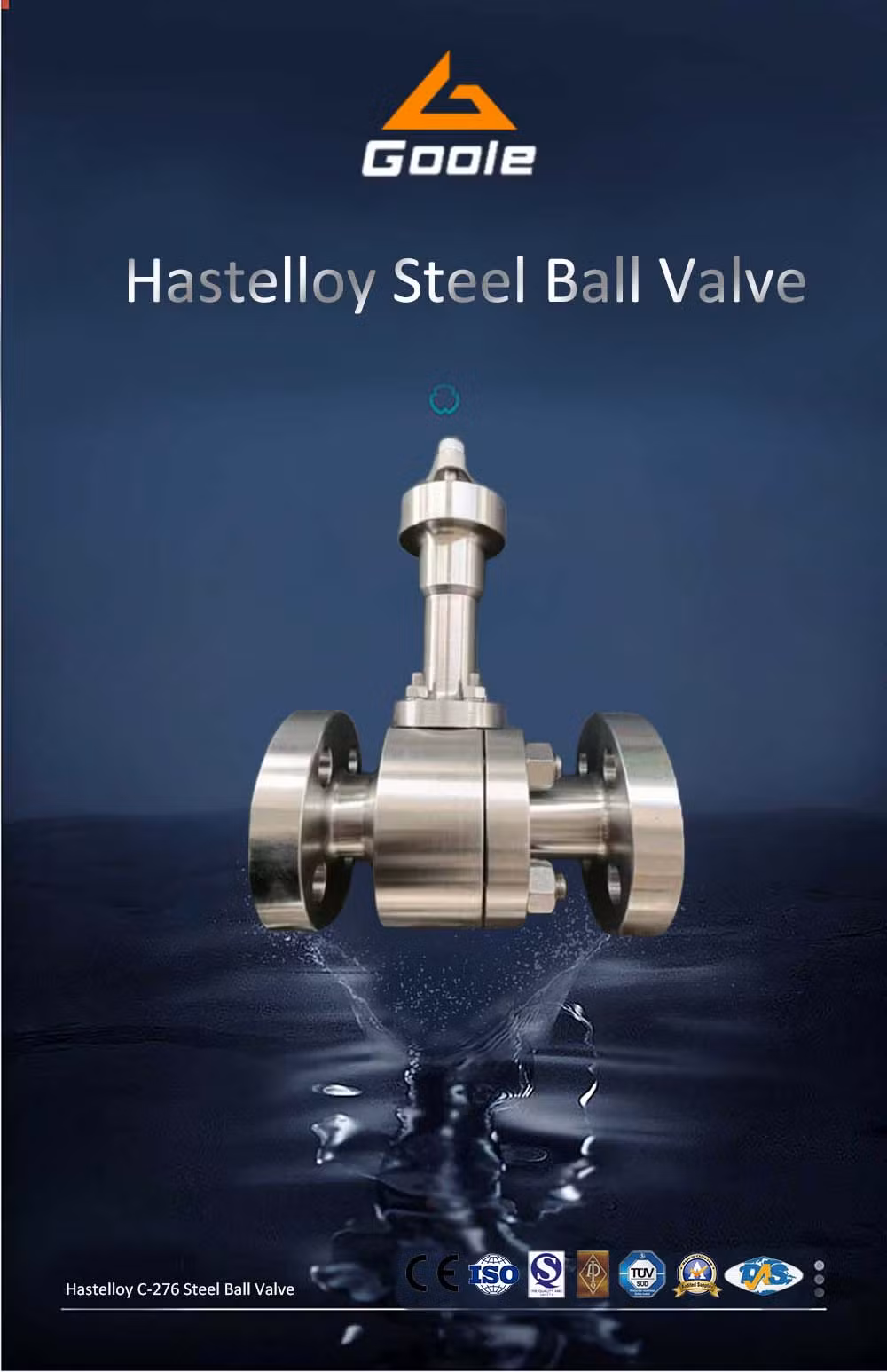

La válvula de bola de acero Hastelloy se abre o cierra a través de la rotación de 90° de la bola para realizar la conexión y función de corte de la tubería. La válvula está conectada al actuador (eléctrico, neumático, accionamiento de engranaje helicoidal, elevador hidráulico o gas líquido, etc.) a través de la llave del vástago de la válvula. El par de salida del actuador se transmite al vástago de la válvula, y el vástago de la válvula acciona la bola para girar 90° para realizar la acción de apertura y cierre de la válvula. El ajuste estrecho entre la bola y el anillo del asiento, así como la selección razonable del material y el procesamiento preciso, determinan el mejor par de sellado que coincide como medio de corte. El elemento elástico detrás del asiento de la válvula proporciona la fuerza de preapriete mínima necesaria para la junta entre el asiento de la válvula y la bola. Al mismo tiempo, el diseño de la superficie de sellado del anillo de asiento de la válvula cumple la presión específica requerida y la presión específica permitida necesaria para el sellado.

La estructura de la válvula de bola de acero Hastelloy es una válvula de bola sellada con fuerza. La válvula es una estructura dividida, y la bola y el asiento de la válvula se instalan desde el lateral.

Cuerpo de la válvula: Fabricado con material de acero forjado Hastelloy. La composición química y las propiedades mecánicas cumplen los requisitos de las normas ASME.

El asiento de la bola y la válvula son partes internas, que están completamente expuestas al medio. Se utiliza un contacto de sellado duro de metal entre el asiento de la válvula y la bola.

La superficie del asiento de la válvula y la esfera adopta primero la soldadura de revestimiento de aleación a base de cobalto (primero la pulverización térmica de aleación a base de cobalto, después el carburo de tungsteno y luego la aleación a base de cobalto, el espesor es más de 1mm, tratamiento de remezcla), Y luego la superficie de base de cobalto adopta el tratamiento de endurecimiento más avanzado del mundo, "el carburo de tungsteno recubierto de níquel supersónico y el proceso de remezcla". Mejorar la resistencia al desgaste, la dureza y la resistencia a la erosión de la superficie de sellado.

WC es una especie de metal duro cementado con alta dureza, alta resistencia y alta resistencia al desgaste. Su tamaño de grano es generalmente debajo de 0,2~1.0μm, la mayoría de los cuales están debajo de 0.5μ,m. Tiene la alta dureza de metal duro y acero de alta velocidad. Fuerza de. Su dureza no es menor que HRC68, y la fuerza de unión no es menor que 70.

La válvula de bola sellada con fuerza producida por nuestra empresa utiliza carburo de tungsteno recubierto de níquel (una cierta proporción de carburo de tungsteno se añade a Ni60) en el asiento de la válvula y la superficie de la bola con pulverización térmica supersónica. El espesor puede alcanzar 0,5~0,8mm. Para garantizar que la superficie de sellado no se vea afectada por el medio y sus partículas, reduzca el coeficiente de fricción de la superficie y mejore el rendimiento antidesgaste de la superficie. Tiene las características de resistencia al desgaste, reducción de fricción, resistencia al calor, resistencia a la corrosión, bajo coeficiente de fricción, y antigripaje. Puede mejorar las propiedades de la superficie y aumentar la vida útil.

Principales piezas y materiales.

	Tamaño (pulg.)	H
		-46°C	-101°C	-196°C
	1/2	90	110	130
	3/4	100	110	140
	1	100	120	150
	1 1/2	110	130	160
	2	110	130	170
	3	120	150	190
	4	130	160	200
	6	140	170	220
	8	140	170	220
	10	150	180	240
	12	150	180	240
	14	160	190	250
	16	160	190	250
	18	160	190	250
	20	170	200	260
	24	170	200	260

Los parámetros de diseño de la válvula de bola de acero Hastelloy son los siguientes:
