Información Básica.
No. de Modelo.
Q614F
Forma de conexión
Rosca
Modo de Conducción
Neumático
Presión nominal
150lb-600lb;pn16-pn100
Canal
diámetro interior completo
Estructura
válvula de bola de 3 vías
Tipo
válvula de bola tipo t de 3 vías con sello suave
Función
Blow-Up válvula
Temperatura
Temperatura normal
Estándar
api 6d, api 608, asme b16,34, mss sp-72; bs5351
Aplicación
Industria
estándares de prueba
api598, api6d; din3230, en12266, iso 5208
temperatura nominal previa
asme b16,34
cara a cara
asme b16,10
finaliza la conexión
rf, rtj, bw, npt, sw
certificado
iso 9001, ce, api 607, api 6d
período de garantía de calidad
18 meses
tipo de envío
por mar, por aire
Paquete de Transporte
caja de madera contrachapada
Especificación
100 x 100 x 100 (cm)
Marca Comercial
shf/oem
Origen
Jiangsu
Código del HS
8481804090
Capacidad de Producción
5000000
Descripción de Producto
La construcción es la siguiente:
| Nombre | Válvula de bola de 3 vías |
| Tamaño | DN15-DN100 |
| Presión normal | CLASE 150/300/600; PN16/PN40/PN64/PN100 |
| Estándar de diseño | API 6D, API 608,ASME B16,34, MSS SP-72,BS5351; ISO17292,EN13709 |
| Marcado | MSS SP-25 |
| Diseño seguro contra incendios | API607, API 6FA |
| Brida final | ANSI B 16,5,ASME B16,47; EN1092,DIN2543~DIN2547,AS2129 |
| Cara a cara | ANSI B 16,10,API 6D; DIN3202,EN558-1,EN12982,ISO 5752 |
| Brida superior | ISO 5211 |
| Estándar de prueba | API598,API6D; DIN3230, EN12266,ISO 5208 |
| Temperatura adecuada | -10~200°C |
| Medio | Agua dulce, aguas residuales, agua de mar, aire, vapor, alimentos, medicamentos, aceites, álcalis, sal, etc. |
| Ambiente ácido | NACE MR0175 |
| Funcionamiento | Accionamiento manual, accionamiento por engranajes, accionamiento eléctrico, accionamiento por sistema Pheumático |
Características
| - Puerto completo o Puerto reducido |
| - 3 vías/puerto con estructura integrada |
| - Entrada lateral, flotante o montado en Trunnion |
| - Bonnet atornillado con junta espiral |
| - Diseño seguro contra incendios |
| - Diseño antiestático y vástago a prueba de golpes |
| - asientos de metal a metal |
| -la válvula podría suministrarse con brida ISO 5211 para la instalación del operador. |
| - libre fuga de la construcción sellada de la carrocería |
| - bajo par en funcionamiento |
| - estanquidad de emergencia |
| - válvula de bola tipo T de 3 vías diseñada con 4 asientos, equilibrio de fuerza. puede garantizar el sellado fiable en el flujo por cable forma, funcionó como distributary.combanied flujos, dirigir las following,3 vías de flujo son totalmente abierto |
Descripción general del producto
1: Válvula de bola del actuador de 3 vías según la válvula núcleo devanado en la válvula de bola de tres vías patrón y, válvula de bola de tres vías patrón L,
La válvula de bola de tres vías de patrón T , adecuada para el interruptor de flujo medio, puede hacer que los dos canales perpendiculares estén conectados. Es adecuada para el medio de derivación, ríos o interruptor de flujo. Ampliamente utilizado en química, petroquímica, refinación de petróleo, energía, perforación en alta mar, marina, pasta y papel, farmacéutica, biotecnología, alimentación y bebidas.
2: Válvula de bola de 3 vías cualquier puerto puede utilizar como una entrada no tenía fugas. Y puede según caso diferente para cambiar el tipo L o el tipo T hacer más conveniente para instalar.
3: Después de la descarga de presión del sistema sin tener que quitar todo el cuerpo será capaz de inspeccionar y reparar.
Pieza principal y materiales
| Nombres de piezas | Materiales de pieza | ||||||
| Cuerpo | WCB/A105 | LCB/LF2 | CD4MCuN/F51 | CF8/F304 | CF8M/F316 | CF3/F304L | CF3M/F316L |
| Capó | WCB/A105 | LCB/LF2 | CD4MCuN/F51 | CF8/F304 | CF8M/F316 | CF3/F304L | CF3M/F316L |
| Bola | A105+ENP | SS304 | F51 | SS304 | SS316 | SS304L | SS316L |
| Tallo | F6A | F304 | F51 | F304 | F316 | F304L | F316L |
| Muñón | F6A | F304 | F51 | F304 | F316 | F304L | F316L |
| Cojinete | 304+PTFE | 304+PTFE | 316+PTFE | 304+PTFE | 316+PTFE | 304L+PTFE | 316L+PTFE |
| Resorte antiestático | A313-304 | A313-304 | A313-316 | A313-304 | A313-316 | A313-316 | A313-316 |
| Retenedor del asiento | 13% Cr | SS304 | F51 | SS304 | SS316 | SS304L | SS316L |
| Resorte de asiento | A313-304,A313-316,INCONEL X-750 | ||||||
| Anillo de sellado del asiento | RPTFE/PTFE/TEFLON/PEEK/NYLON/DELRIN | ||||||
| Embalaje | Grafito/PTFE | ||||||
| Junta | SS304+grafito/SS304+grafito | ||||||
| Pernos/tuercas | B7/2H | L7/4 | B8M/8M | B8/8 | B8M/8M | B8/8 | B8M/8M |
| Adecuado mediano | W.O.G etc. | HNO3, CH3OOH etc. | |||||
| Temperatura adecuada | -29~150 °C | -46~150°C | -29~150 °C | --29~150 °C | -29~150 °C | --29~150 °C | -29~150 °C |
Tamaño del producto

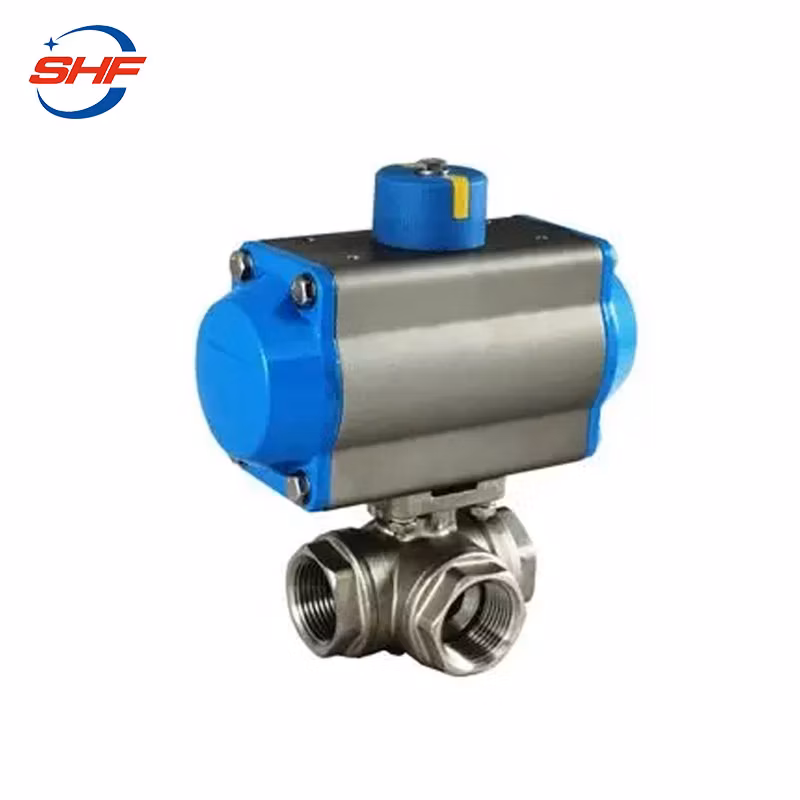

Visualización de productos
Introducción a la empresa
PREGUNTAS FRECUENTES P: ¿por qué elegirnos?
R: Somos un fabricante, hemos fabricado la válvula por más de 20 años.
B. tenemos nuestro propio fundario de casting a gran escala
P. ¿Cuál es su plazo de pago?
A: T/T, L/C u otro pago aceptable.
P: ¿podemos imprimir nuestro logotipo en sus productos?
R: sí, ofrecemos servicio OEM/ODM, apoyamos el logotipo personalizado, tamaño, paquete, etc.
P: ¿Cuál es su mercado principal?
A: América del Norte, América del Sur, Europa del este, Asia del Sudeste, África, Oceanía, Oriente Medio, Asia Oriental, Europa Occidental
P: ¿Puedo obtener muestras de su fábrica?
R: Sí, se pueden proporcionar muestras.
P: Si los productos tienen algún problema de calidad, ¿cómo trataría con?
R: Nos haremos responsables de todos los problemas de calidad.
P: ¿y su capacidad?
A:tenemos 300staffs, 50 máquinas CNC propias, y cinco personas a cargo de la inspección de calidad y 5 ingenieros. Nuestros talleres de 6 bloques de fundición
puede garantizar la entrega a tiempo y la calidad que duran.
