Información Básica.
Forma de conexión
Pestaña
Modo de Conducción
Manual
Presión nominal
CLASE ANSI 150-900
Canal
Tipo Recto
Estructura
Válvula de Bola Fija
Tipo
Válvula de Bola Fija
Función
Blow-Up válvula
Temperatura
Temperatura normal
Aplicación
Industria, Industria de Agua, Familia
tamaño
a 40"
termina
con brida según asme b16,5
clase
hasta asme #2500
aprobaciones
ce, iso
diseñado y fabricado
api 6d/asme b16,34
temperatura y presión nominal
asme b16,34
cota cara a cara
asme b16,10
finalizar conexión
asme b16,5
inspección y prueba
api 598
Paquete de Transporte
mar digno o aire digno
Especificación
api, ansi, asme, din, jis, etc.
Marca Comercial
vatac / oem
Origen
China
Código del HS
84818010
Capacidad de Producción
8000ton al año
Descripción de Producto

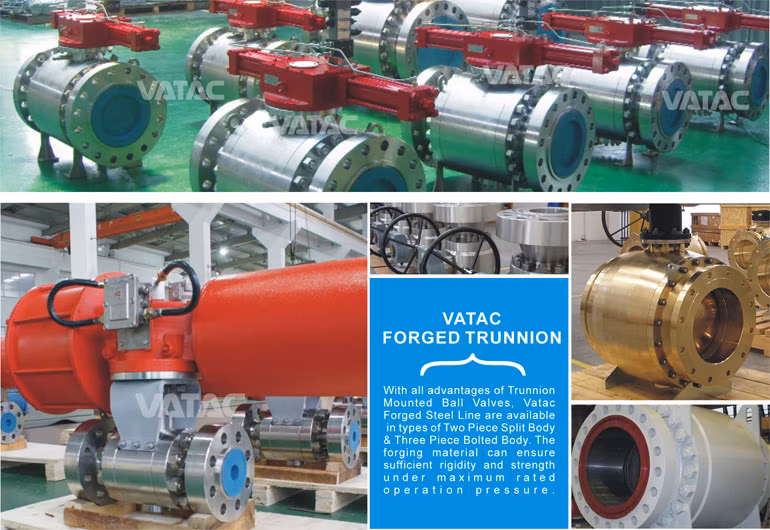

Válvula de bola montada en muñón de acero inoxidable fundido y forjado con extremos RF o BW conforme a API 6D, ASME B16,34, se prueban de acuerdo con API 598 y se marcan según MSS SP-25.
1. La construcción es la siguiente:
| La construcción es la siguiente: | |||
| - Puerto lleno | |||
| - partir sólido | |||
| - Bonnet atornillado con junta espiral-de | |||
| - Diseño seguro contra incendios | |||
| - Diseño antiestático y vástago a prueba de golpes | |||
| - RF termina en ASME B16,5 | |||
2. Parte principal y materiales
| Nombres de piezas | Materiales de pieza | ||||||
| Cuerpo | A105 | LF2 | F11 | F304 | F316 | F304L | F316L |
| Capó | A105 | LF2 | F11 | F304 | F316 | F304L | F316L |
| Disco/bola/cuña | A105 | SS304 | F11 | SS304 | SS316 | SS304L | SS316L |
| Tallo | A105 | F304 | F6A | F304 | F316 | F304L | F316L |
| Asiento/anillo de asiento | PTFE/RPTFE/NYLON/DEVLON/PEEK O METAL | ||||||
| Embalaje | Grafito/PTFE | ||||||
| Junta | SS304+grafito/SS304+grafito | ||||||
| Pernos/tuercas | B7/2H | L7/4 | B16/4 | B8/8 | B8M/8M | B8/8 | B8M/8M |
| Adecuado mediano | W.O.G etc. | HNO3, CH3OOH etc. | |||||
| Temperatura adecuada | -29~425 °C. | -46~340 °C. | -46~340 °C. | -196~427 °C. | -196~427 °C. | -196~427 °C. | -196~427 °C. |
3. Presión nominal normal
PN10~PN420, CLASS150~2500
4. Rango de tamaño normal
DN200~DN750, 8"~30"
