Información Básica.
Descripción de Producto
Principales piezas y materiales
| 1 | Tubo de la carrocería | 20# | 10 | Cojinete | Acero dulce |
| 2 | Tubo de conexión | 20# | 11 | Tubo de bifurcación | 20# |
| 3 | Bola | 304 | 12 | Junta tórica del vástago | FPM |
| 4 | Asiento | PTFE+C | 13 | Junta | Grafito |
| 5 | Anillo tórico del asiento | FPM | 14 | Prensaestopas | 304 |
| 6 | Anillo de soporte | 60Si2Mn | 15 | Bloque de parada | 304 |
| 7 | Resorte de disco | 60Si2Mn | 16 | Arandela de retención | 65mn |
| 8 | Tallo | 2Cr13(304) | 17 | Palanca | 25# |
| 9 | Junta de empuje | Grafito | 18 | Tornillo hexagonal | 35# |
Dimensiones principales
| DN | N.O DE PIEZA | L | D | 1 | d | h | H | S | |
| 15 | 40 | 230 | 10 | 95 | 65 | 14 | 42 | 85 | 115 |
| 20 | 40 | 230 | 15 | 105 | 75 | 14 | 40 | 90 | 115 |
| 25 | 40 | 230 | 20 | 115 | 85 | 14 | 40 | 95 | 150 |
| 32 | 40 | 260 | 25 | 140 | 100 | 18 | 38 | 100 | 150 |
| 40 | 40 | 260 | 32 | 150 | 110 | 18 | 50 | 130 | 170 |
| 50 | 40 | 300 | 39,5 | 165 | 125 | 18 | 50 | 135 | 170 |
| 65 | 25 | 300 | 50 | 185 | 145 | 18 | 53 | 150 | 290 |
| 80 | 25 | 300 | 65 | 200 | 160 | 18 | 65 | 175 | 310 |
| 100 | 25 | 325 | 81,5 | 235 | 190 | 22 | 75 | 210 | 380 |
| 125 | 25 | 325 | 102 | 270 | 220 | 26 | 77 | 235 | 400 |
| 150 | 25 | 350 | 125 | 300 | 250 | 26 | 290 | 410 | 320 |
| 200 | 25 | 400 | 152 | 360 | 310 | 26 | 375 | 485 | 350 |
| 250 | 25 | 530 | 203 | 425 | 370 | 30 | 400 | 525 | 350 |
| 300 | 25 | 630 | 254 | 485 | 430 | 30 | 470 | 605 | 400 |
Descripción general de la empresa
Wenbao Valve Co., Ltd fue fundada en 1985. La gama de productos principales es la siguiente: Válvula de bola completamente soldada, válvula de bola con brida 1PC/2PC/3PC, válvula de bola roscada, válvula de bola pequeña, válvula de bola de alta presión, válvula de bola neumática, válvula de bola eléctrica, válvula de bola sanitaria, válvula de bola con almohadilla de montaje y otras válvulas como puerta, globo, válvulas de retención y tamiz, etc. el material principal incluye: Acero inoxidable, acero fundido, acero forjado y latón, etc. los productos fabricados según API, ANSI, JIS, ISO, BS, JB y GB, y tienen un centro de diseño de válvulas CAD y pruebas de calidad. Los productos se utilizan ampliamente en la industria química, el petróleo, la metalurgia, la industria ligera, la energía eléctrica, alimentos, farmacia, industria civil, industria de la fibra, gas natural licuado, Gas licuado de petróleo, acerías, tuberías de calefacción, etc. nuestra empresa aprobó la ISO 9001:2008, Organización de normas de Nigeria (SON), Certificado de Premio Internacional de calidad, Licencia de Fabricación de equipos Especiales, KC de Corea del Sur, CE de Europa, etc.

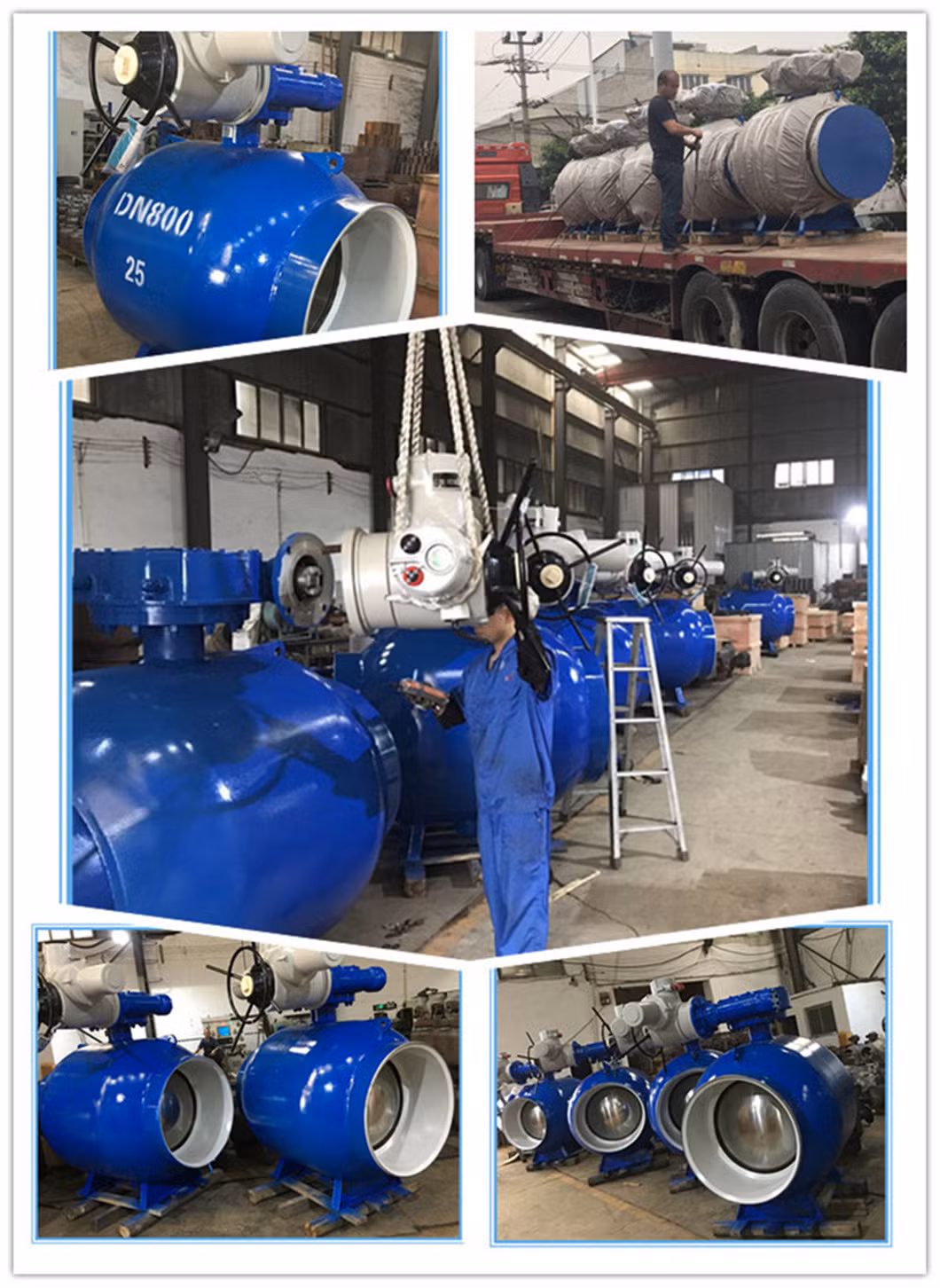

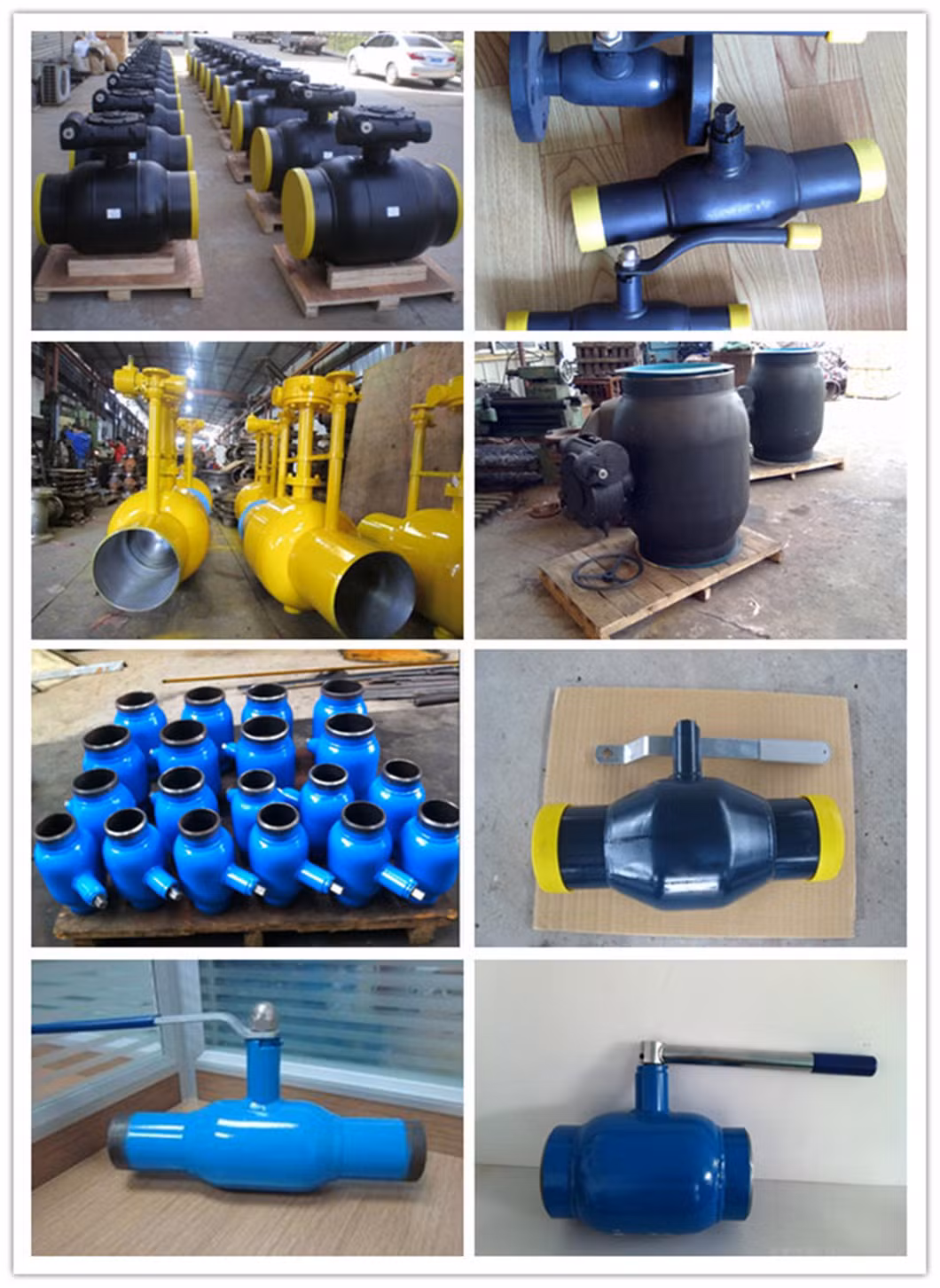

WB-128 válvula de bola con brida completamente soldada con engranaje
Características:
Material:
Cuerpo: ST37,0/A106/Acero 20
Bola: SS304
Tallo: 2Cr13
Junta del vástago: FPM
Junta de bola: RPTFE (PTFE+C)
* la altura del tallo y la dimensión cara a cara de acuerdo a los requerimientos del cliente.
