Información Básica.
Forma de conexión
Pestaña
Modo de Conducción
Engranaje de tornillo
Presión nominal
CLASE ANSI 150-900
Canal
Tipo Recto
Estructura
Válvula de Bola Flexible
Tipo
Válvula de Bola Flexible
Aplicación
Industria, Industria de Agua, Familia
característica
válvula de bola de brida
diseño y fabricación
api 6d, asme b16,34 y bs5351
temperatura nominal previa
asme b16,34
cara a cara
asme b16,10
finaliza la conexión
rf, npt, bw, sw
inspeccionar y probar
api 598
certificado 1
dnv ce 0575
certificado 2
iso 9001: 2008
Paquete de Transporte
merece la pena
Especificación
api, ansi, asme, din, jis, etc.
Marca Comercial
vatac o oem
Origen
China
Código del HS
8481804090
Capacidad de Producción
6000ton al año
Descripción de Producto
Forjado de hierro fundido o acero inoxidable Italia Wafer Válvula de bola con un pedazo de cuerpo delgado se ajustan a API 6D, el BS5351, y ASME B16.34.
Ellos son evaluados según API 598, y se marca como por MSS SP-25
1. La construcción es como sigue:
| - El puerto o reducir el puerto | |||
| - Una pieza o dividir el cuerpo | |||
| - Atornillado el capot con espiral- la junta | |||
| - Diseño de caja de seguridad contra incendios | |||
| - Anti-estática Diseño & Reventón el vástago de la prueba | |||
| - Toma los extremos de la soldadura ASME B16.11 | |||
| - Los extremos de la Soldadura ASME B16.25 | |||
| - Termina atornillada a la norma ANSI/ASME B1.20.1 | |||
| - Los extremos de brida ASME B16.5 |
2. Parte principal y materiales
| Los nombres de parte | Materiales de la parte | ||||||
| Cuerpo | WCB/A105. | LCB/LF2 | WC6/F22 | CF8/F304 | CF8M/F316 | CF3/F304L | CF3M/F316L |
| El capot | WCB/A105. | LCB/LF2 | WC6/F22 | CF8/F304 | CF8M/F316 | CF3/F304L | CF3M/F316L |
| Ball | A105+ENP | SS304 | F22 | SS304 | SS316 | SS304L | SS316L |
| Tallo | A105 | F304 | F6A | F304 | F316 | F304L | F316L |
| Anillo de asiento Asiento/ | El PTFE/RPTFE/Nylon/DEVLON/PEEK o metal. | ||||||
| El embalaje | De PTFE grafito/ | ||||||
| La junta | SS304+Grafito/SS316+grafito | ||||||
| Los tornillos y tuercas | B7/2H | L7/4 | B16/4 | B8/8 | B8M/8M | B8/8 | B8M/8M |
| Un medio adecuado | W.O.G etc.. | HNO3, CH3OH... | |||||
| La temperatura adecuada | -29~425 °C. | -46~340 °C. | -46~340 °C. | -196~427 °C. | -196~427 °C. | -196~427 °C. | -196~427 °C. |
3. La calificación de presión normal
PN10~PN420, la clase150~2500
4. Rango de tamaño normal
DN15~DN100, 1/2"~4"

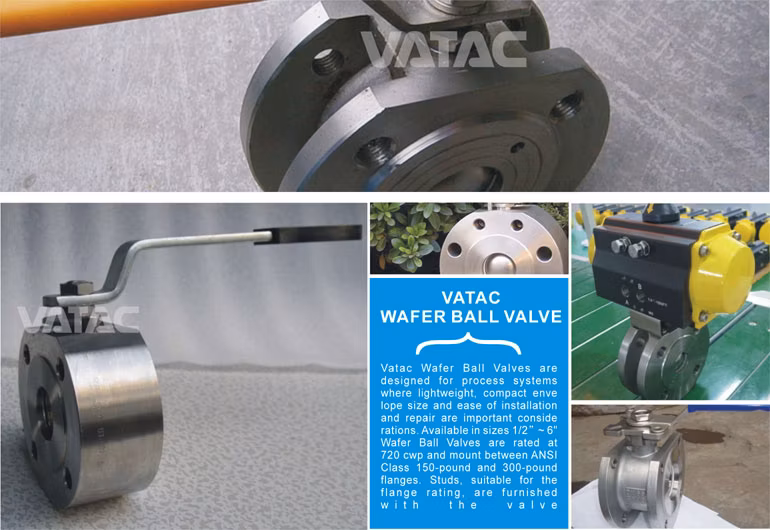

5. La imagen

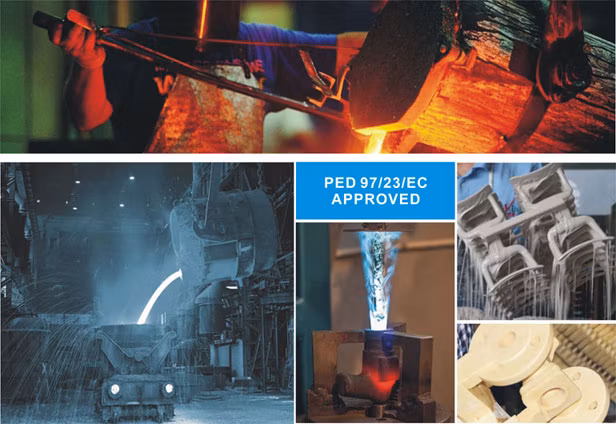

Fundición fundición - * forjar
El mecanizado y el control de procesos
