Información Básica.
No. de Modelo.
Q685F-16P
Forma de conexión
Abrazadera
Modo de Conducción
Neumático
Presión nominal
Pn16.25.40
Canal
Tipo de Tee
Tipo
válvulas de bola
Temperatura
Temperatura normal
Estándar
gb,din,iso,sms
Aplicación
Industria, Industria de Agua
garantía
1year
temperatura del medio
temperatura media
tamaño de paquete único
24.5X10X7.5cm
presión de prueba de la junta de gas de baja presión
0,6mpa
asistencia personalizada
oem, odm
prueba de resistencia presión
PT2.4386.09.6MPa
presión nominal
Pn162.5,4.06.4MPa
tamaño de ort
dn15-dn100
aplicabletemperatura
-20~180c
potencia
neumático
Paquete de Transporte
cajas de cartón/madera
Especificación
40*30*30
Marca Comercial
jtaiv
Origen
Zhejiang, China
Código del HS
8481804090
Capacidad de Producción
1000
Descripción de Producto
| elemento | valor |
| Garantía | 1year |

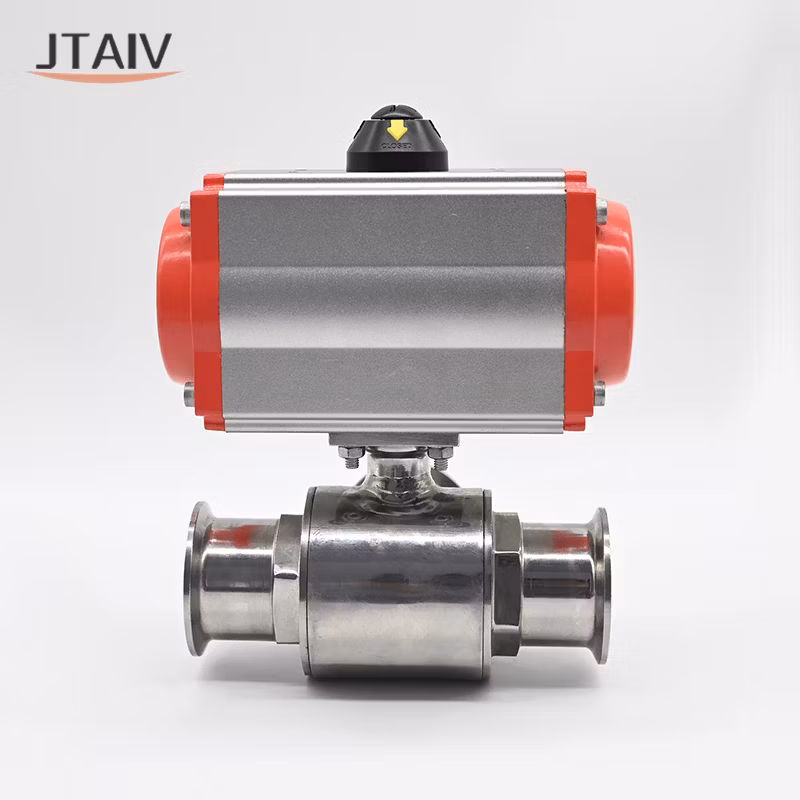

| Tipo | Válvula de bola neumática de instalación rápida |
| Asistencia personalizada | OEM, ODM |
| Lugar de origen | Zhejiang,China |
| Nombre de Marca | JTAIV |
| Número de modelo | Q685F-16P |
| Temperatura del medio | Temperatura media |
| Potencia | Neumático |
| Medios | Agua, aceite, gas, ácido |
| Tamaño de puerto | DN15-DN100 |
| Estructura | ángulo incluido |
| Campo de aplicación | Industrias láctea, cosmética, farmacéutica, alimentaria y de bebidas |
| Enlace de puerto | G3/8''-G4'' |
| Presión | Tensión media |
| Medio de control | Aire o gas neutro |
| Presión de trabajo líquida | 0~1,6Mpa |
| Actuador | 40-125mm |
| Material | Acero inoxidable SS304/316 |
| Material de sellado | PTEF/PPL |
| Estándar o no estándar | Estándar (no estándar se puede personalizar) |
1.Medios de funcionamiento: Aire seco o lubricado, o los gassesesementosximo diámetro de partícula debe ser inferior a 30μm 2.presión de suministro de aire: La presión mínima de suministro es 3 barLa presión máxima de suministro es 8 bar 3.temperatura de funcionamiento: Estándar:-20°C~+80C temperatura baja:-40°C~+80°C temperatura alta:-20°C~+160 90°C 4 5 5 Interior o exterior
Doble acción
La conexión de suministro de aire está diseñada de acuerdo con la norma NAMUR para instalar válvulas de solenoide.
Cubierta del indicador
El piñón de ataque Namur y la conexión de montaje superior Namur permiten la instalación directa de accesorioscomo la caja de interruptores de final de carrera y el posicionador.
Modo de conexión inferior
La conexión de montaje inferior está diseñada de acuerdo con ISO5211 y DIN3337 normas para el montaje directo con cajas de engranajes de válvulas o soportes de montaje
El aire comprimido se introduce desde el puerto A para hacer que los pistónizquierdo y derechase muevan en direcciones opuestas, el eje de salida gira en sentido contrario a las agujas del reloj para abrir la válvula y el aire en los lados de los dos pistónExcluido por el puerto B.
El aire comprimido se introduce desde el puerto B para hacer que el Los pistones izquierdo y derecho se mueven en direcciones opuestas,el eje de salida girahacia la derecha para cerrar la válvula y los lados de los dos Las pistónestán vacías.el gas se retira del puerto A.
El aire comprimido se introduce desde el puerto A para hacer que los pistónizquierdo y derechase muevan en direcciones opuestas, el eje de salida gira en sentido contrario a las agujas del reloj para abrir la válvula y el aire en los lados de los dos pistónExcluido por el puerto B.
Cuando se pierde aire o potencia, el centro de los dos pistones se mueve dueto la acción del muelle, y la salida en el sentido de las agujas del reloj, cierra la valeciónel aire se descarga del puerto A, y la admisión del puerto B canagilate cierra la válvula.
