Información Básica.
No. de Modelo.
JVALVES-Q41F
Forma de conexión
Pestaña
Modo de Conducción
manual, eléctrico, neumático
Presión nominal
CLASE ANSI 150-900
Canal
Tipo Recto
Estructura
válvula de bola montada en muñón
Tipo
Válvula de Bola Fija
Función
válvula de activación/desactivación
Temperatura
Temperatura normal
Estándar
api 6d, api 608, bs 5351/din3357/jis b2071
Aplicación
Industria, Industria de Agua
material del cuerpo
a105n/f304/f316
finalizar conexión
ff/rf/rtj embridado, extremos de brida
diseño
api 6d / api 608 / bs5351 / asme b16,34
presión de trabajo
150lb-1500lb
asientos
sentado suave o de metal sentado
material del asiento
ptfe, ptfe+fibra de carbono, ptfe+fibra de vidrio, ppl
tipo de cuerpo
partir sólido
temperatura de trabajo
-27 grados a 220 grados
estándar de prueba
api598
función de estructura
cuerpo dividido en dos y tres cuerpos
tamaño del puerto
puerto completo/puerto reducido
ventaja
oem/odm
métodos de entrega
por mar, por aire, por trian, por dhl/fedex/tnt
calidad warranty12 meses después de la instalación
12 meses después de la instalación
plazo de entrega
exw, fob, fca, cfr, cif, etc..
Paquete de Transporte
caja de madera contrachapada exportadora
Especificación
2"-24"(dn100-dn600)
Marca Comercial
válvulas j.
Origen
China
Código del HS
8481804090
Capacidad de Producción
8000 toneladas/año
Descripción de Producto
| Perfil de la empresa |
| Descripción del producto |

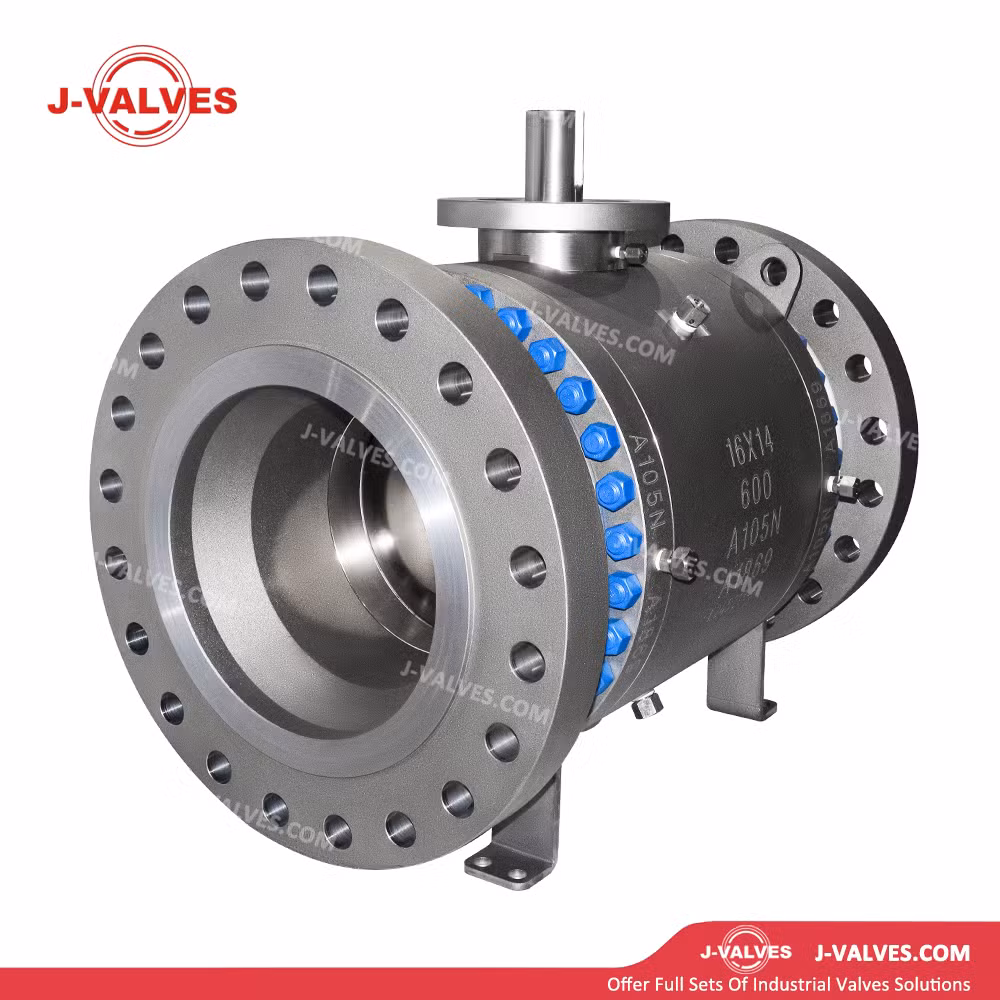

| Nombre del producto | J-Valves 16x14'' 600LB Acero al carbono forjado A105N Trunnion montado 3PC Válvula de bola con brida |
| Material | A105N/F304/F316 |
| Tamaño | 2"-24"(DN100-DN600) |
| Puerto | Puerto completo/Puerto reducido |
| Presión de trabajo | 150LB-1500LB |
| La conexión termina | Extremos FF/RF/RTJ embridados, BW |
| Temperatura de funcionamiento | -27ºC~220ºC. |
| Adecuado mediano | Agua, gas natural, aceite y un poco de líquido corrosivo |
| Operado | Rueda manual, rueda de tornillo sinfín, actuador neumático y actuador eléctrico. |
| Estándar de diseño | ISO 5208, API 6D |
| Inspección y pruebas | Según API598 |
| Marca | VÁLVULAS J. |
| Envío |
| Tiempo de entrega | 15-30 días |
| Paquete | Caja de contrachapado de exportación estándar |
| Puerto de embarque | Puerto marítimo de Ningbo/Shanghai, China. |
| Condiciones de envío | EXW, FOB, CFR, CIF, ETC. |
| Condiciones de pago | T/T, DP, LC a la vista. |
| Condición de pago | 30% de prepago, 70% de saldo pagado antes del envío o contra copia de BL. |
| País de origen | China |
| Capacidad de producción | 8000 toneladas/año |
| Certificados | ISO, CE, TS, API6D |
| MOQ | 10 PCS/tamaño (el material especial depende de) |
| Parámetros del producto |
| Estándar de diseño y fabricación | API 608, API 6D, BS 5351, ASME B16,34 |
| Estándar de presión y temperatura | API 608, API 6D, BS 5351, ASME B16,34 |
| Estándar de cota cara a cara | ASME B16,10, API 6D |
| Finaliza el estándar de conexión | ASME B16,5, ASME B16,47, ASME B16,25 |
| Prueba e inspección estándar | ISO 5208, API 6D |
| Presión de prueba (MPa) |
| Presión | 150LB | 300LB | 600LB | 900LB | 1500LB | 2500LB | |
| Pruebas de resistencia | 3,0 | 7,5 | 15,4 | 23,0 | 37,5 | 63,0 | MPa |
| Prueba de sellos | 2,2 | 5,5 | 11,2 | 16,9 | 27,5 | 46,2 | |
| Pruebas de aire | 0,6 | 0,6 | 0,6 | 0,6 | 0,6 | 0,6 |
| Fotos detalladas |
| Dibujo técnico |
1. FUNDICIÓN DE FOURDRY
2. VÁLVULAS MATERIAS PRIMAS
3. MECANIZADO DE VÁLVULAS
4. INSPECCIÓN DEL PROCESO DE PRODUCCIÓN DE VÁLVULAS
5. MONTAJE DE VÁLVULAS
6. PRUEBAS DE PRESIÓN DE LAS VÁLVULAS
| Embalaje y envío |
| Nuestras ventajas |
| PREGUNTAS FRECUENTES |
1. ¿Cómo garantizar su calidad? Cuando instalamos, si hay algunos problemas de calidad, ¿cómo resolverlos?
Tenemos un departamento de control de calidad, un inspector de calidad comprobará cada paso del proceso y realizará informes a los clientes para su comprobación. Si hay algún problema de calidad, le comprobaremos y responderemos en 24 horas para resolverlo. Por favor Contáctenos para cualquier problema de calidad.
2. ¿Cuál es la temperatura y presión de las válvulas?
Para asientos metálicos, la temperatura oscila entre -196ºC y 425ºC. Para la válvula de bola de asiento blando, la temperatura oscila entre -29ºC y 200ºC. Rango de presión de PN6 a PN420(150Lb~2500LB).
3. ¿Cuáles son los materiales de las válvulas?
Acero inoxidable, acero inoxidable forjado, acero aleado, acero dúplex, aleación de titanio, Níquel-aluminio, aleación de bronce, etc. Detalles materiales requisitos podría consultarnos en cualquier momento.
4. ¿y el tiempo de entrega?
Nuestra fábrica está cerca del puerto marítimo de Ningbo y Shanghai, en general, la exportación a Asia toma unos 7-10 días, la exportación a Europa, Oriente Medio, África, Norteamérica, América del Sur, etc. toma alrededor de 30-35 días por mar.
5. ¿Cuál es el medio para sus válvulas?
Se utilizan principalmente en agua, gas y petróleo. Cuando la consulta, es mejor ofrecer su medio, podemos sugerir materiales y válvulas tipo para los clientes.
6. ¿pueden las válvulas de bola regular el medio?
No, las válvulas de bola solo no pueden usarse para regular, es una especie de válvula de aislamiento.
7. ¿Cuáles son las válvulas de cuarto de vuelta?
La válvula de bola, la válvula de mariposa y la válvula de tapón son válvulas de control de movimiento giratorio. Solo necesitan un cuarto de vuelta para entrar en acción.
8. ¿Cuál es la dirección de las válvulas?
La válvula de bola y la válvula de compuerta son válvulas bidireccionales, la válvula de globo, la válvula de retención y el filtro y tienen una flecha en el cuerpo de la válvula para indicar la dirección.
9. ¿Cuál es la diferencia entre el tallo ascendente y el tallo no ascendente de la válvula de compuerta?
La válvula de aguja ascendente se puede ver desde la apariencia si la válvula está cerrada o abierta. El tornillo de plomo puede verse mientras que la válvula de aguja de salida no ascendente no puede. El volante de la válvula de compuerta de vástago no ascendente se irá y se elevará cuando gire el volante, la válvula de compuerta de vástago ascendente no. Y la válvula de aguja ascendente requiere un espacio de instalación mayor debido al vástago; la altura de la válvula de aguja no ascendente es pequeña, y no ocupa demasiado espacio durante la instalación.
10. ¿Cuál es la diferencia entre la válvula de compuerta y la válvula de globo?
La válvula de compuerta es una válvula bidireccional, válvula de globo en una válvula de vía y tiene una dirección fija al instalarla. Y la válvula de globo tiene mejor sellado que la válvula de compuerta, cuando la válvula de globo se cierra, el medio líquido añade presión en el disco para mantener un mejor sellado. La cuña de la válvula de compuerta está paralela con la brida, cuando está cerrada, ambos medios de fluido laterales agregan presión en la cuña.
11. Válvula de retención introducir.
La válvula de retención es una válvula unidireccional, también llamada válvula unidireccional, sin válvula de retorno. Porque el flujo medio decide su dirección. Tiene tipo de oscilación, tipo de elevación (pistón y bola), tipo vertical, tipo de mariposa. La válvula de retención de tipo oblea tiene tres tipos: Tipo de retorno por resorte, tipo de disco simple y tipo de disco doble. De todos modos, podría elegir el tipo de válvula de acuerdo con el medio, la presión y la temperatura. Masoneilan Valve te dará las mejores sugerencias.
12. ¿Cuál es el tipo de válvula de mariposa?
En general, para los extremos de conexión, la válvula de mariposa tiene tipo de lengüeta, tipo de oblea, tipo de brida doble; para la estructura de diseño, la válvula de mariposa tiene tipo concéntrico, tipo excéntrico doble, tipo excéntrico triple.
