Información Básica.
No. de Modelo.
GAQ45F
Forma de conexión
Pestaña
Modo de Conducción
manual, eléctrico, ruedas de tornillo sinfín
Presión nominal
CLASE ANSI 150-900
Canal
Tipo Recto
Estructura
Válvula de Bola Fija
Tipo
Válvula de Bola Fija
Función
Bypass-válvula
Temperatura
-40°c~300°c
Aplicación
Industria
ángulo giratorio
90°c
tamaño
3/4"~12"
medio aplicable
aguagaspetróleo
Paquete de Transporte
caja de contrachapado
Especificación
iso 9001
Marca Comercial
goole u otros
Origen
Wenzhou
Código del HS
8481804090
Capacidad de Producción
10000pcs/año
Descripción de Producto
Extremos con reborde Conmutación dúplex Tipo T Puerto/L Puerto de tres vías Válvula de bola
Mango normal o mango bloqueable accionado,
Accionado por engranaje,
Operado por Pneuamtic,
Accionamiento eléctrico o accionamiento hidráulico.
2. Presión nominal disponible:
CL150, CL300, CL600, CL900, CL1500, CL2500
3. Rangos de tamaños disponibles: 1/2" - 18"
4. Normas de aplicación
Estándar de diseño: API 6D
Cota de brida a ANSI B16,5
Cota cara a cara en ANSI B16,10
Temp. Pre. Clasificación de la válvula de bola según ASME B16,34
Espesor de pared según ASME B16,34
Diseño de válvula de bola segura contra incendios según API 6FA/API 607
Inspección y Prueba: API 6D / API598
Marca de válvula de bola: MSS- SP-25
A MR-01-75 bajo petición
Detalles del producto.
Tamaño del puerto : 2"--12"
Presión : 150Lb--1500Lb
Temperatura de los medios : temperatura alta
Medios de comunicación: Gas petróleo y agua , etc.
Medios de transmisión : Manual , neumático , eléctrico
Tipo de conexión : Brida , rosca , soldadura a tope
Material : SS, CS
Embalaje y entrega : caso de contrachapado o pedido del comprador
Característica del producto.
1.la válvula de bola de sellado de tres o dos asientos goza de una estructura compacta, un aspecto hermoso, un buen rendimiento de sellado.
Puede darse cuenta de que el interruptor el flujo en la tubería, también puede hacer que los dos canales son perpendiculares entre sí
conexión o cierre.
2. Cambiar el sellado de cuatro asientos tres válvulas de bola no sólo puede darse cuenta del flujo, también puede hacer que los tres canales son
conectado entre sí , pero también para desactivar cualquier canal , conectado a los otros dos canales, control de flexibilidad
línea en mezcla media o derivación.

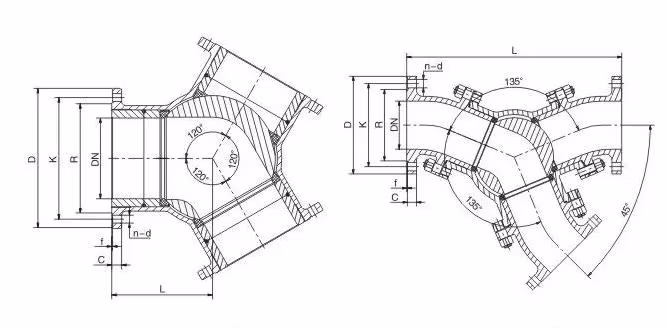

Instalación de la válvula de bola de tres vías en forma de y:
Seguro contra incendios
Todas las válvulas de seguridad contra incendios cumplen con las normas API 607 y API 6FA.
1. Tipo fundido con 2 piezas de cuerpo dividido Deisgn o tipo forjado con 3 PCS Body Design,
Material fundido: WCB, CF8, CF8M, CF8C, Acero inoxidable dúplex, etc..
Material forjado: A105, F304, F316, f317, F347, F11, F51, F59, ETC.
Otros materiales disponibles bajo petición, disponibles en varios materiales de tapicería y asiento (Resilient y Metal) para adaptarse a diferentes condiciones de servicio.
Mango normal o mango bloqueable accionado,
Accionado por engranaje,
Operado por Pneuamtic,
Accionamiento eléctrico o accionamiento hidráulico.
2. Presión nominal disponible:
CL150, CL300, CL600, CL900, CL1500, CL2500
3. Rangos de tamaños disponibles: 1/2" - 18"
4. Normas de aplicación
Estándar de diseño: API 6D
Cota de brida a ANSI B16,5
Cota cara a cara en ANSI B16,10
Temp. Pre. Clasificación de la válvula de bola según ASME B16,34
Espesor de pared según ASME B16,34
Diseño de válvula de bola segura contra incendios según API 6FA/API 607
Inspección y Prueba: API 6D / API598
Marca de válvula de bola: MSS- SP-25
A MR-01-75 bajo petición
Detalles del producto.
Tamaño del puerto : 2"--12"
Presión : 150Lb--1500Lb
Temperatura de los medios : temperatura alta
Medios de comunicación: Gas petróleo y agua , etc.
Medios de transmisión : Manual , neumático , eléctrico
Tipo de conexión : Brida , rosca , soldadura a tope
Material : SS, CS
Embalaje y entrega : caso de contrachapado o pedido del comprador
Característica del producto.
1.la válvula de bola de sellado de tres o dos asientos goza de una estructura compacta, un aspecto hermoso, un buen rendimiento de sellado.
Puede darse cuenta de que el interruptor el flujo en la tubería, también puede hacer que los dos canales son perpendiculares entre sí
conexión o cierre.
2. Cambiar el sellado de cuatro asientos tres válvulas de bola no sólo puede darse cuenta del flujo, también puede hacer que los tres canales son
conectado entre sí , pero también para desactivar cualquier canal , conectado a los otros dos canales, control de flexibilidad
línea en mezcla media o derivación.
Parámetro de producto.
| Formulario | Válvula de bola de tres vías tipo T,L. |
| Diámetro nominal interior DN(mm) | DN15-DN300 |
| Presión nominal | 1,6 2,5 4,0 6,4Mpa |
| Rango de líquido | Aire , agua, gas , aceite y.. productos petroquímicos medio corrosivo |
| Temperatura de trabajo | Sello duro:-40 --300 Sello suave:-40 --180 |
| Derrame | 0 conforme a ANSIB16,104standard |
| Material principal | Cuerpo de la válvula : WCB 304 316 316L Bobina: 304 316 316L |
| Formulario de asiento | Junta rígida móvil de acero inoxidable, Sello suave PTFE |
| Preparación de la superficie | Pulido |
Instalación de la válvula de bola de tres vías en forma de y:
Seguro contra incendios
Todas las válvulas de seguridad contra incendios cumplen con las normas API 607 y API 6FA.
Dimensiones
|
