Información Básica.
No. de Modelo.
Q644F
Forma de conexión
Pestaña
Modo de Conducción
Neumático
Presión nominal
150lb-600lb;pn16-pn100
Canal
diámetro interior completo
Estructura
válvula de bola de 3 vías
Tipo
válvula de bola tipo t de 3 vías con sello suave
Función
Blow-Up válvula
Temperatura
Temperatura normal
Estándar
api 6d, api 608, asme b16,34, mss sp-72; bs5351
Aplicación
Industria
estándares de prueba
api598, api6d; din3230, en12266, iso 5208
temperatura nominal previa
asme b16,34
cara a cara
asme b16,10
finaliza la conexión
rf, rtj, bw, npt, sw
certificado
iso 9001, ce, api 607, api 6d
período de garantía de calidad
18 meses
tipo de envío
por mar, por aire
Paquete de Transporte
caja de madera contrachapada
Especificación
100 x 100 x 100 (cm)
Marca Comercial
shf/oem
Origen
Jiangsu
Código del HS
8481804090
Capacidad de Producción
5000000
Descripción de Producto
La construcción es como sigue:
| Nombre | Válvula de bola de 3 vías |
| El tamaño | DN15-DN300 |
| La presión normal | La clase 150/300/600; PN16/PN40/PN64/PN100 |
| Estándar de diseño | API 6D, API 608,ASME B16.34, MSS SP-72,BS5351, ISO17292,EN13709 |
| Marcado | MSS SP-25 |
| Diseño de caja de seguridad contra incendios | API607,API 6FA |
| Brida final | ANSI B 16.5,ASME B16.47; EN1092,DIN2543~DIN2547,como2129 |
| Cara a cara. | ANSI B 16.10,API 6D; DIN3202,EN558-1,EN12982,norma ISO 5752 |
| La brida superior | La norma ISO 5211 |
| Estándar de prueba | API598,API6D; DIN3230, EN12266,norma ISO 5208 |
| La temperatura adecuada | -10~200°C |
| A medio | Agua potable, alcantarillado, agua de mar, aire, vapor, alimentos, medicinas, aceites, álcalis, sal... |
| Ambiente ácido | NACE MR0175 |
| La operación | Manuales,marcha que se utilizó, eléctrico accionado Pheumatic accionado |
Características
| - El puerto o reducir el puerto |
| - 3 way/puerto con estructura integrada |
| - Entrada lateral,flotando o montado en el muñón |
| - Atornillado el capot con espiral- la junta |
| - El diseño seguro contra incendios |
| - Anti-estática Diseño & reventón de la cola de la prueba |
| - Soft & metal a metal asientos |
| - Válvula podría ser suministrado con la norma ISO 5211 brida para el operador de la instalación. |
| - Libre de fugas de cuerpo construcción sellada |
| - Bajo el par en el funcionamiento |
| - Sellado de emergencia |
| - 3 vías válvula de bola de tipo T está diseñado con 4 asientos, equilibrio de fuerzas. Puede asegurarse de que el sellado confiable en forma fluida ablived,functionized como flujos Distributary.combanied,los siguientes directa.3 fluyendo caminos son completamente abierto |
Descripción del producto
1: 3 way el actuador de válvula de bola de acuerdo con núcleo de la válvula dividido en tres vías de patrón y válvula de bola, patrón de L triple válvula de bola,
El patrón de tres vías T Válvula de bola, adecuado para el interruptor de flujo medio puede hacer la perpendicular de dos canales conectados. es adecuado para el medio de shunt, ríos o interruptor de flujo. Ampliamente utilizado en química, petroquímica, refinación de petróleo, energía, de perforación mar adentro, la marina, pulpa y papel, farmacéutica, biotecnología, alimentos y bebidas.
2: 3 vías válvula de bola cualquier puerto puede utilizar como una entrada no tiene fugas. y puede, según caso diferente para cambiar el tipo L o T-tipo que sea más fácil de instalar.
3: Después de que el alivio de presión del sistema sin tener que quitar todo el cuerpo será capaz de inspeccionar y reparar.
Parte principal y materiales
| Los nombres de parte | Materiales de referencia | ||||||
| Cuerpo | WCB/A105. | LCB/LF2 | CD4MCuN/F51 | CF8/F304 | CF8M/F316 | CF3/F304L | CF3M/F316L |
| El capot | WCB/A105. | LCB/LF2 | CD4MCuN/F51 | CF8/F304 | CF8M/F316 | CF3/F304L | CF3M/F316L |
| Ball | A105+ENP | SS304 | F51 | SS304 | SS316 | SS304L | SS316L |
| Tallo | F6A | F304 | F51 | F304 | F316 | F304L | F316L |
| El muñón | F6A | F304 | F51 | F304 | F316 | F304L | F316L |
| El cojinete | 304+PTFE | 304+PTFE | 316+PTFE | 304+PTFE | 316+PTFE | 304L+PTFE | 316L+PTFE |
| Muelle antiestático | A313-304 | A313-304 | A313-316 | A313-304 | A313-316 | A313-316 | A313-316 |
| Retenedor de asiento | 13%Cr | SS304 | F51 | SS304 | SS316 | SS304L | SS316L |
| El asiento de la primavera | A313-304,A313-316,Inconel X-750 | ||||||
| Anillo de asiento | RPTFE/PTFE TEFLÓN//PEEK/Nylon/Delrin | ||||||
| Envase y Embalaje | De PTFE grafito/ | ||||||
| La junta | SS304+Grafito/SS304+grafito | ||||||
| Los tornillos y tuercas | B7/2H | L7/4 | B8M/8M | B8/8 | B8M/8M | B8/8 | B8M/8M |
| Un medio adecuado | W.O.G etc.. | HNO3, CH3OH... | |||||
| La temperatura adecuada | -29~150 °C. | -46~150°C | -29~150 °C. | --29~150 °C. | -29~150 °C. | --29~150 °C. | -29~150 °C. |
El tamaño del producto

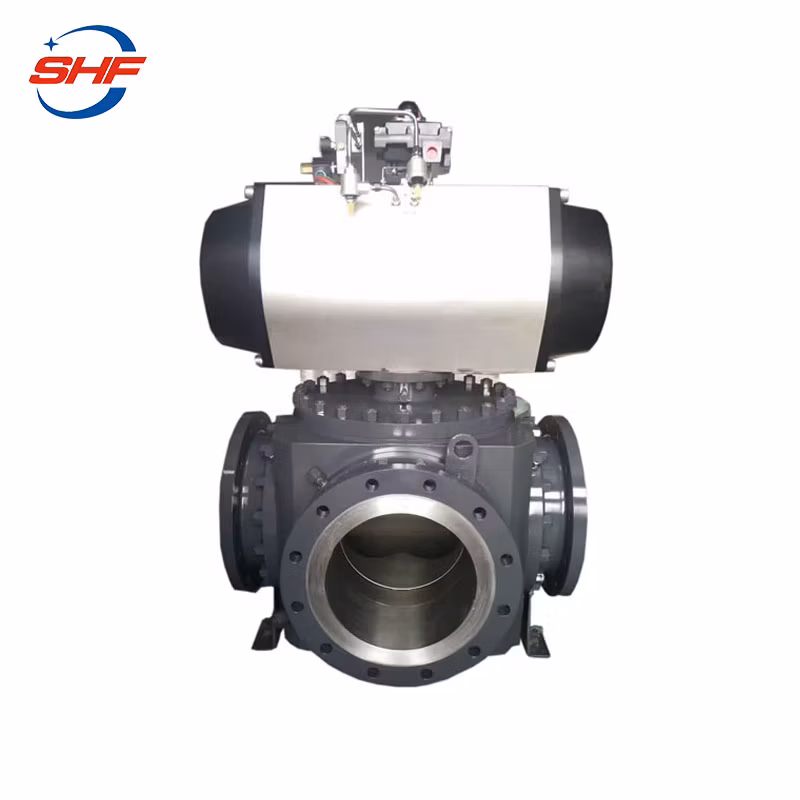

Mostrar producto
Introducción de la empresa
Preguntas frecuentes Q: ¿Por qué elegir nosotros?
R: somos un fabricante, hemos fabricado la válvula de más de 20 años .
B. tenemos nuestro propio casting foundary en gran escala
P. ¿Cuál es su pago?
R: T/T, L/C u otros de pago aceptable.
Q: ¿podemos imprimir nuestro logotipo en sus productos?
R: Sí, ofrecemos servicio de OEM/ODM, apoyamos el logotipo personalizado, tamaño, paquete,etc.
P: ¿cuál es su principal mercado?
R: América del Norte, América del Sur, Europa Oriental, Sudeste de Asia, África, Oceanía, Medio Oriente, Asia oriental, Europa Occidental
P: ¿Puedo conseguir muestras de su fábrica?
R: Sí, las muestras pueden ser suministrados.
P: Si los productos tienen algún problema de calidad, ¿cómo tratar?
R: Vamos a responsables de todos los problemas de calidad.
P:Cómo acerca de su capacidad?

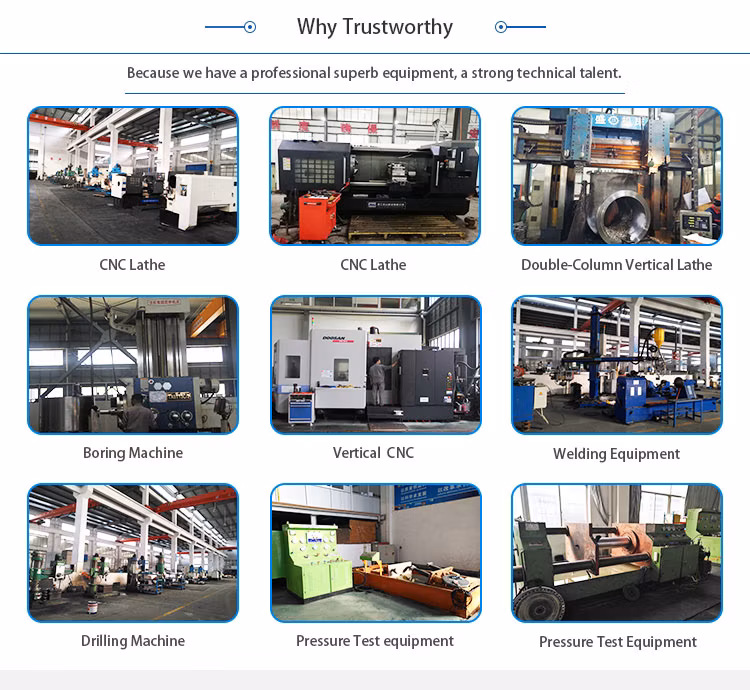

A:contamos con personal propio de 300,50 máquinas CNC,y cinco personas a cargo de la inspección de calidad y el 5 de ingenieros. Nuestros 6 bloque de fundición talleres
Puede garantizar la entrega oportuna y de calidad que el pasado.
