Información Básica.
Forma de conexión
Oblea
Estructura
Sellado en Centro
Formulario de Seal
Auto Sellado
Vástago de la válvula
Normal
Presión Trabajo
Media Presión (2.5Mpa <Pn <6.4mpa)
Temperatura De Trabajo
Temperatura Normal (-40°C<T<120°C)
Material de los Seal Superficie
Sellado Suave
Cuerpo de válvula
Fundición
Estándar
jis din ansi
Aplicación
Industria, Industria de Agua, industria marina, gas, petróleo, química
certificado
dnv, lr, abs, ce

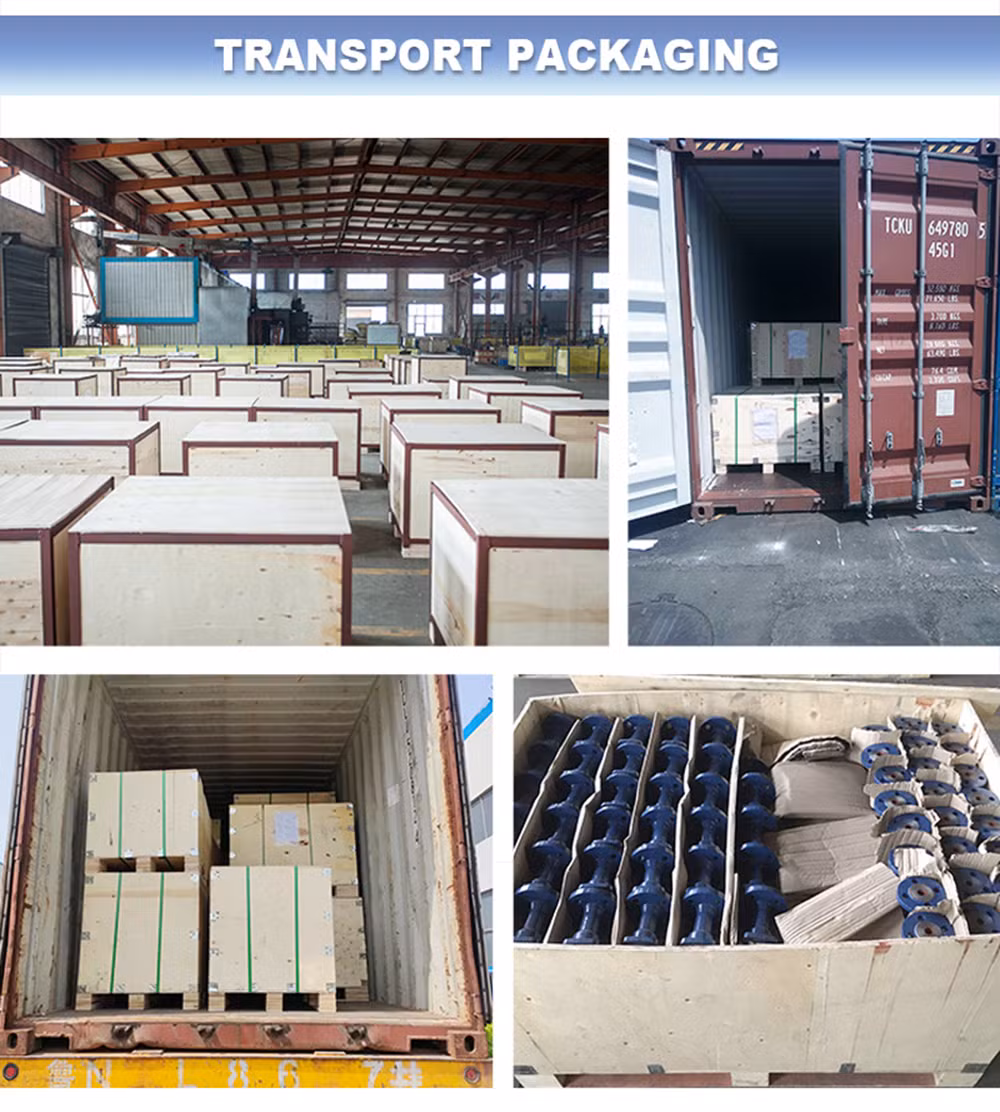

Paquete de Transporte
caja de madera o según el requisito de clint; s.
Especificación
ce, sgs
Marca Comercial
afcon
Origen
Shandong. China
Capacidad de Producción
20, 000 sets/mes

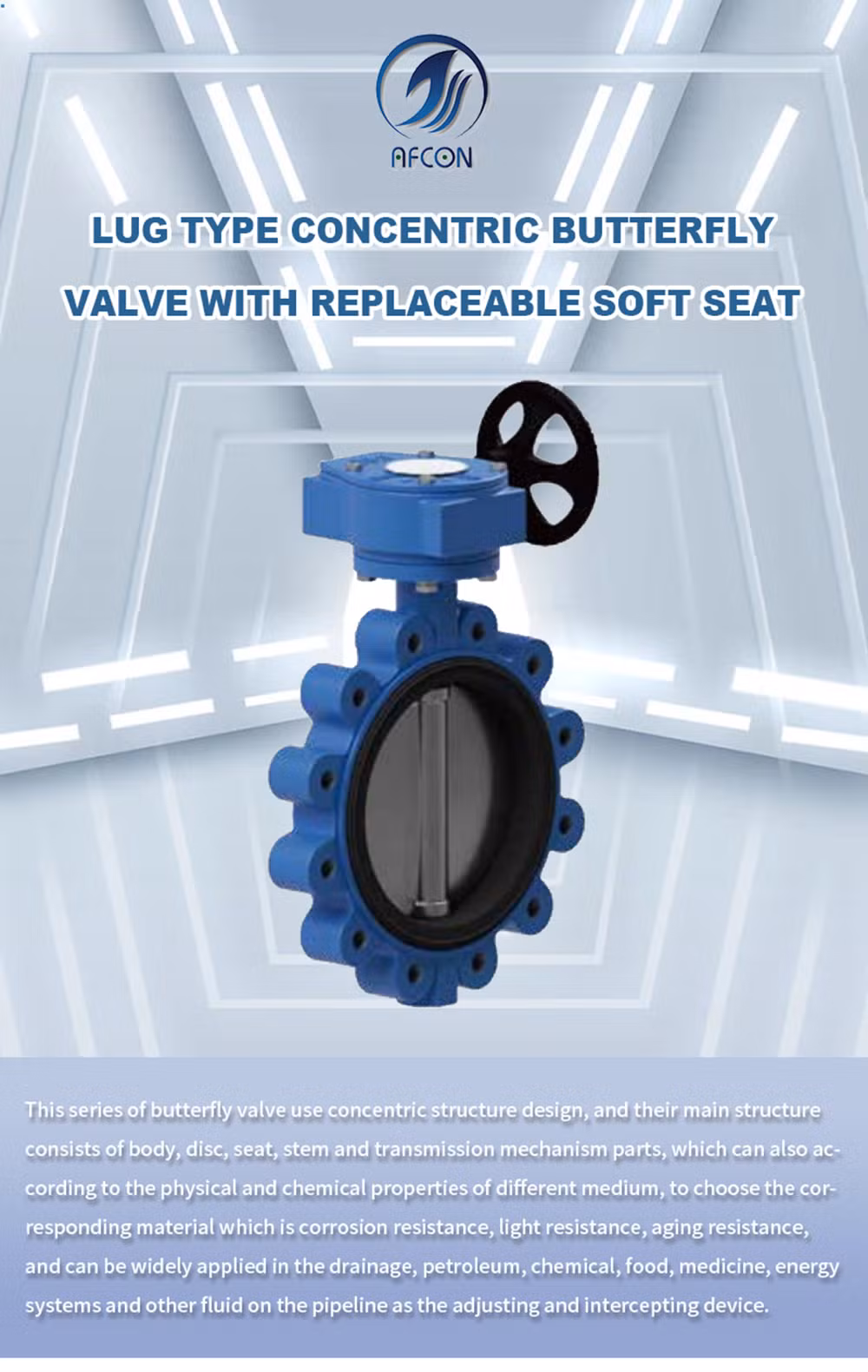

Descripción de Producto
| DN | Un | B | C | L | PN10 | PN16 | La clase125/150 | JIS 5K | JIS 10K | ∅G | ∅J | 4-∅f | H | La brida superior | |||||
| ∅K | N-M | ∅K | N-M | ∅K | N-M | ∅K | N-M | ∅K | N-M | ||||||||||
| 40 | 120 | 80 | 33 | 33 | 110 | 4-M16 | 110 | 4-M16 | 98.4 | 4-1/2"-12 | 95 | 4-M12 | 105 | 4-M16 | 90 | 70 | 10 | 9 | F07 |
| 50 | 124 | 80 | 33 | 43 | 125 | 4-M16 | 125 | 4-M16 | 120.7 | 4-5/8"-11 | 105 | 4-M12 | 120 | 4-M16 | 90 | 70 | 10 | 9 | F07 |
| 65 | 134 | 89 | 33 | 46 | 145 | 8-M16 | 145 | 8-M16 | 139.7 | 4-5/8"-11 | 130 | 4-M12 | 140 | 4-M16 | 90 | 70 | 10 | 9 | F07 |
| 80 | 141 | 95 | 33 | 46 | 160 | 8-M16 | 160 | 8-M16 | 152.4 | 4-5/8"-11 | 145 | 4-M12 | 150 | 8-M16 | 90 | 70 | 10 | 9 | F07 |
| 100 | 156 | 114 | 33 | 52 | 180 | 8-M16 | 180 | 8-M16 | 190,5 | 8-5/8"-11 | 165 | 8-M16 | 175 | 8-M16 | 90 | 70 | 10 | 11 | F07 |
| 125 | 168 | 127 | 33 | 56 | 210 | 8-M16 | 210 | 8-M16 | 215,9 | 8-3/4"-10 | 200 | 8-M16 | 210 | 8-M20 | 90 | 70 | 10 | 14 | F07 |
| 150 | 184 | 140 | 33 | 56 | 240 | 8-M16 | 240 | 8-M20 | 241,3 | 8-3/4"-10 | 230 | 8-M16 | 240 | 8-M20 | 90 | 70 | 10 | 14 | F07 |
| 200 | 213 | 175 | 37 | 60 | 295 | 8-M16 | 295 | 12-M20 | 298.5 | 8-3/4"-10 | 280 | 8-M16 | 290 | 12-M20 | 125 | 102 | 12 | 17 | F10 |
| 250 | 244 | 220 | 37 | 68 | 350 | 12-M20 | 355 | 12-M24 | 362 | 12-7/8"-9 | 350 | 12-M20 | 355 | 12-M22 | 125 | 102 | 12 | 22 | F10 |
| 300 | 283 | 255 | 37 | 78 | 400 | 12-M20 | 410 | 12-M24 | 431,8 | 12-7/8"-9 | 390 | 12-M20 | 400 | 16-M22 | 150 | 125 | 14 | 22 | F12 |
Especificaciones de rendimiento
| Diámetro nominal (DN) | 25(1)~600(24"). | 25(1)~600(24"). | DN (pulgadas) | |
| Presión nominal (PN) | 10 | 16 | BAR | |
| Presión de prueba | Cuerpo | 15 | 24 | |
| El sellado | 11 | 17.6 | ||
| Trabajar temperatureºC | -15ºC~+150ºC | |||
| Aplicable a los medios | Agua potable, alcantarillado, agua de mar, aire, vapor de agua, alimentos, drogas, varios el aceite, ácidos, álcalis, sal, etc. | |||
Tabla 1
| Cuerpo | El disco | Tallo | |||
| Nombre | El código | Nombre | El código | Nombre | El código |
| Fundición de hierro | GG25 | Chapado en eléctrico DI | GGG40+Ni | Acero inoxidable | 416/316 |
| El hierro dúctil (DI) | GGG40 | AL-bronce | C954/C958 | 431/17-4 | |
| AL-bronce | C954/C958 | Acero inoxidable | CF8/CF8M | ||
| Acero inoxidable | CF8/CF8M | El recubrimiento DI | GGG40+Nylon | ||
| Acero al carbono | WCB | ||||
Tabla 2
| El asiento | Aplicable TemperatureºC | Medio aplicable | |
| Nombre | |||
| HYPALON | -15ºC~+120ºC | El agua, algún tipo de petróleo y productos químicos moderados, el ozono, la grasa, grasa animal, varios de los disolventes, alta y baja presión de vapor son prohibidas. | |
| El EPR | -15ºC~+121ºC | El ozono, fuerte y la oxidación química, varios de los disolventes, alcohol, ácidos y álcalis, baja presión de vapor, aire, agua, agua pesada, alcantarillado, agua caliente y fría. | |
| CR | -15ºC~+99ºC | El aire, agua, agua pesada, aceite, moderar los productos químicos, ácidos, ozono, la grasa, grasa animal, varios de los disolventes. | |
| NBR | -15ºC~+82ºC | El agua, agua de mar, aire, gases, sustancias químicas, el alcohol, el no agente aromático, queroseno, animales y plantas de molienda de la luz de aceite, medio, no se aplicará a la serie de fosfato de petróleo y el aditivo de extrema presión de aceite. | |
| Rdc | -10ºC~+50ºC | Principalmente adecuado para semiliquid polvo sólido y medio, como el barro, la papilla de carbón, cemento en polvo, polvo de carbón y otros materiales en polvo. | |
| VITON | -15ºC~+135ºC | El agua, agua de mar, las aguas residuales, el alcohol, la cera de parafina, oxígeno, aire, etc. alta resistencia química, especialmente adecuado para alta temperatura alifáticos fragancias en el medio ambiente, y el aceite vegetal y animal con hidrocarburos halogenados ácido. Alta y baja presión de vapor es prohibido. | |
| EPDM | X9. | -15ºC~+150ºC | Aplican principalmente a baja presión de vapor con alta temperatura, agua caliente y fría y tubos de calor para el tratamiento de agua desechables. |
| El PTFE | -18ºC~+200ºC | Aplican principalmente a la fuerte ácido, álcali fuerte y otras medio corrosivo. | |
| Parte | Material | El código |
| Cuerpo | Fundición de hierro El hierro dúctil Fundición de acero | GG25 GGG40 WCB |
| Tallo | Acero inoxidable | SS416/SS431 SS304/SS316 |
| El disco | El hierro dúctil Acero inoxidable Bronce aluminio | GGG40 CF8/CF8M C954/C958 |
| El asiento | EPDM copolímero De nitrilo Bubber Goma de flúor | EPDM NBR VITON |
Uso Industrial.
Las válvulas de mariposa son ampliamente utilizados en la tubería de productos químicos, alimentos, medicinas, de fabricación de papel, agua y electricidad, construcción naval, el abastecimiento de agua y drenaje, la metalurgia y sistemas de energía, y está disponible para la regulación y dispositivos de cierre en una variedad de ambientes corrosivos, non - gases corrosivos, líquido, semi-líquido y sólido en polvo las tuberías y recipientes.

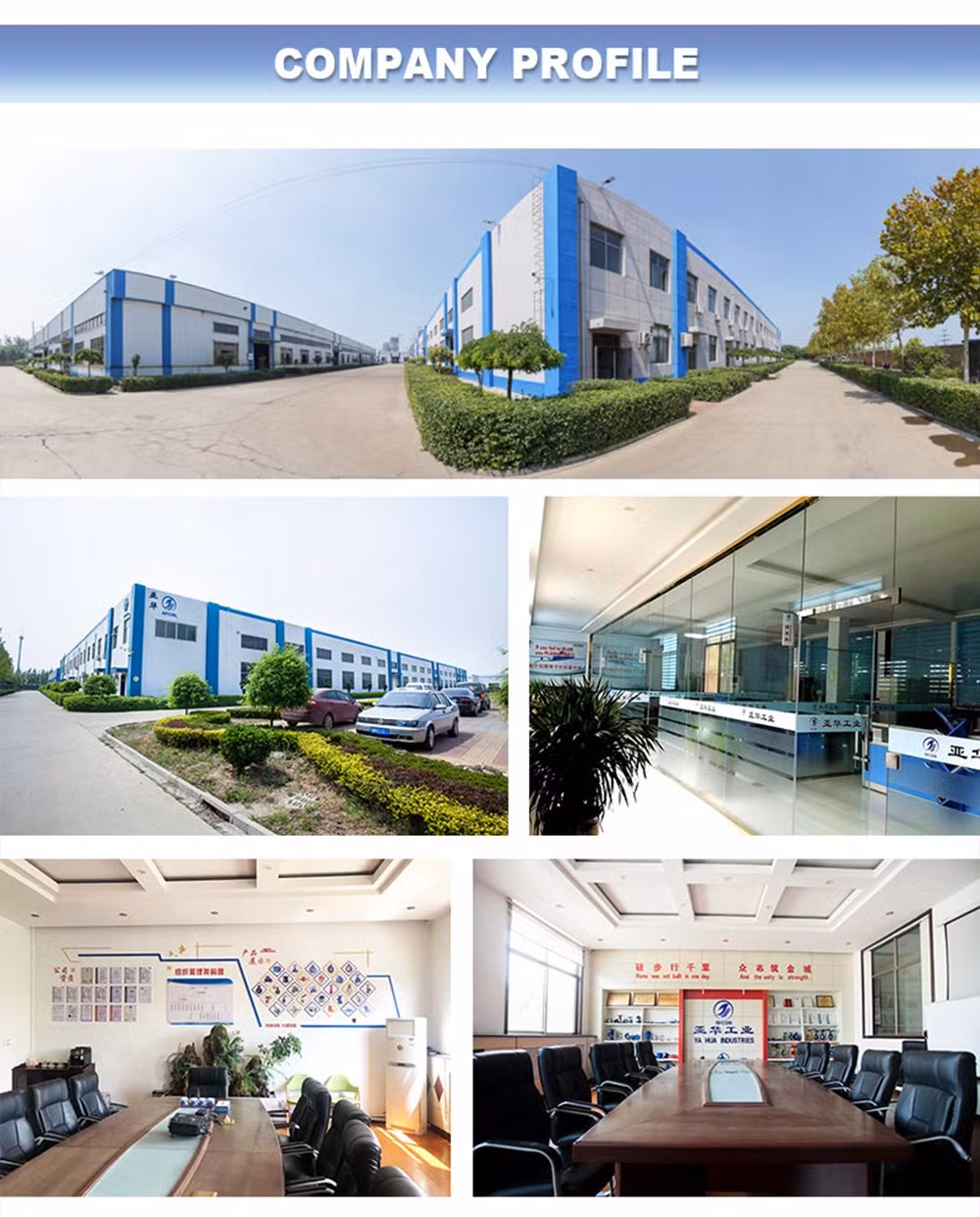

Afcon Ninjing Yahua Industries Co., Ltd está situado en la ciudad de Dezhou Provincia de Shandong. Fundada en 2010, Afcon es una de las principales empresas especializadas en I+D, diseño y fabricación de una amplia gama de válvulas industriales hechas de materiales de primera calidad. Estos incluyen las válvulas de mariposa, válvulas de retención, y coladores, juntas de caucho, válvulas de compuerta válvulas de bola y, así como la fundición de aluminio y una amplia gama de accesorios relacionados para accesorios de tubería. En la actualidad Afcon mantenga toda la certificación como el ABS, CE, DNV-GL, ISO9001, LR para la exportación de las necesidades. Los productos han sido exportados a Europa, Oriente Medio, América, África y Asia Pacífico. Muchos de los grandes proyectos se han instalado con éxito, con plena satisfacción del cliente, en diferentes sectores de industrias.
Afcon está totalmente equipado con un "in-house" de la línea de fundición de arena y el recubrimiento de polvo no sólo de catering de línea directa para asegurar el control de calidad y eficiencia en el proceso de producción, pero con el agregado de reducción de nuestra base de costes. Actualmente nuestras instalaciones cubren una superficie de 50, 000 metros cuadrados con posibilidad de ampliar nuestro crecimiento en los mercados de exportación.
Con más de 8 años de crecimiento el desarrollo y la experiencia con nuestro producto de éxito de la investigación, la experiencia de fabricación y el rendimiento de ventas que hemos demostrado que "la calidad es nuestro negocio".
Bienvenidos amigos de todo el mundo a nuestra empresa para visitar y la cooperación.
Nuestra empresa está bien equipada con todos los equipos de fabricación avanzada, incluyendo centros de mecanizado, tornos CNC, el CNC fresadora CNC, máquina de perforación, equipos de soldadura automática y profesional tuberías de pulverización.
AFCON también ha establecido de forma independiente un avanzado laboratorio químico. Con la creación de un sistema avanzado de centros de la prueba de presión, está totalmente equipada con material de la máquina universal de las pruebas de péndulo de la prueba de impacto de la máquina, probador de dureza de ultrasonidos ultrasonidos, medidor de espesor, detectores magnéticos, ultrasonido equipo de ensayos no destructivos, máquina de ensayo de baja temperatura, la máquina de ensayo de estampación en frío, el establecimiento de un anticipo del centro de la prueba de presión.
AFCON hoy en día es una de las principales empresas especializadas en la I+D, diseño y fabricación de una amplia gama de válvulas industriales hechas de materiales de primera calidad. Estos incluyen las válvulas de mariposa, válvulas de bola totalmente soldado, dos válvulas de retención de placa, y coladores, así como la fundición de aluminio y una amplia gama de accesorios relacionados para accesorios de tubería.
El moderno AFCON office, ingeniería e instalaciones de fabricación, situado en una pequeña ciudad industrial llamado de la ciudad de Dezhou, provincia de Shandong, que es de 40 minutos del centro de transporte de Tianjin, y sólo una hora en Pekín por tren de alta velocidad.
AFCON siempre ha dedicado a la investigación y desarrollo de válvulas industriales en nuestra ingeniería y manufactura. Haremos todos los esfuerzos necesarios para ofrecer "el medio ambiente" y "orientación al cliente" los productos de alta calidad a las expectativas de nuestros clientes actuales y futuros.
El equipo de ventas de exportación de AFCON espera reunirse con los nuevos "amigos" en nuestra industria a fin de cumplir nuestros deseos para el mutuo crecimiento del negocio.
"La calidad es nuestro negocio"
Con más de 10 años de crecimiento el desarrollo y la experiencia con nuestro producto de éxito de la investigación, la experiencia de fabricación y el rendimiento de ventas que hemos demostrado que "la calidad es nuestro negocio".
Calidad establece las directrices y objetivos que necesitamos para satisfacer las demandas de nuestros clientes, por tanto, garantizar el esfuerzo continuamente esforzándose para mejorar con nuestra investigación y desarrollo, productos y estándares de modo que siempre cumple con satisfacer las crecientes necesidades y demandas de nuestros clientes.
También disponemos de un enfoque específico para desarrollar productos que mejoran la 'Seguridad' y el lugar de trabajo. Planeamos liberar algunas válvulas de innovadores, especialmente en la caja de seguridad contra incendios de la API de industrias con la aprobación de esta en un futuro muy cercano. "
Nuestro equipo espera poder encontrarme con vosotros en un futuro próximo.
P: ¿Cuál es su pago?
R: T/T de 30% de anticipo de saldo a pagar antes del envío. O L/C.
R: Depende de la cant.
P: ¿Es usted un fabricante o trading company? Cómo llegar a su empresa en Beijing?
R: Somos un fabricante experimentado. Y es de aproximadamente 1,5 horas en tren de alta velocidad de
Beijing Nan Estación.
P: ¿proporcionar ejemplos? Es libre o cargado?
R: Sí, podemos ofrecer muestras gratis, pero los gastos de envío cubierto por el cliente.
P: Si los productos de calidad tienen algún problema, ¿cómo tratar?
R: Vamos a responsables de todos los problemas de calidad si no las causas humanas.
