Información Básica.
No. de Modelo.
Q61F
Modo de Conducción
Manual
Presión nominal
pn16-pn40
Canal
Tipo Recto
Estructura
Válvula de Bola Flotante
Tipo
Válvula de Bola Flotante
Función
apagado
Temperatura
-20~232
Aplicación
agua, aceite, aire
rango de tamaño
dn15~dn300
material del cuerpo
st.37,0/a106/acero 20
material de la bola
ss304/ ss316
prueba
api 598

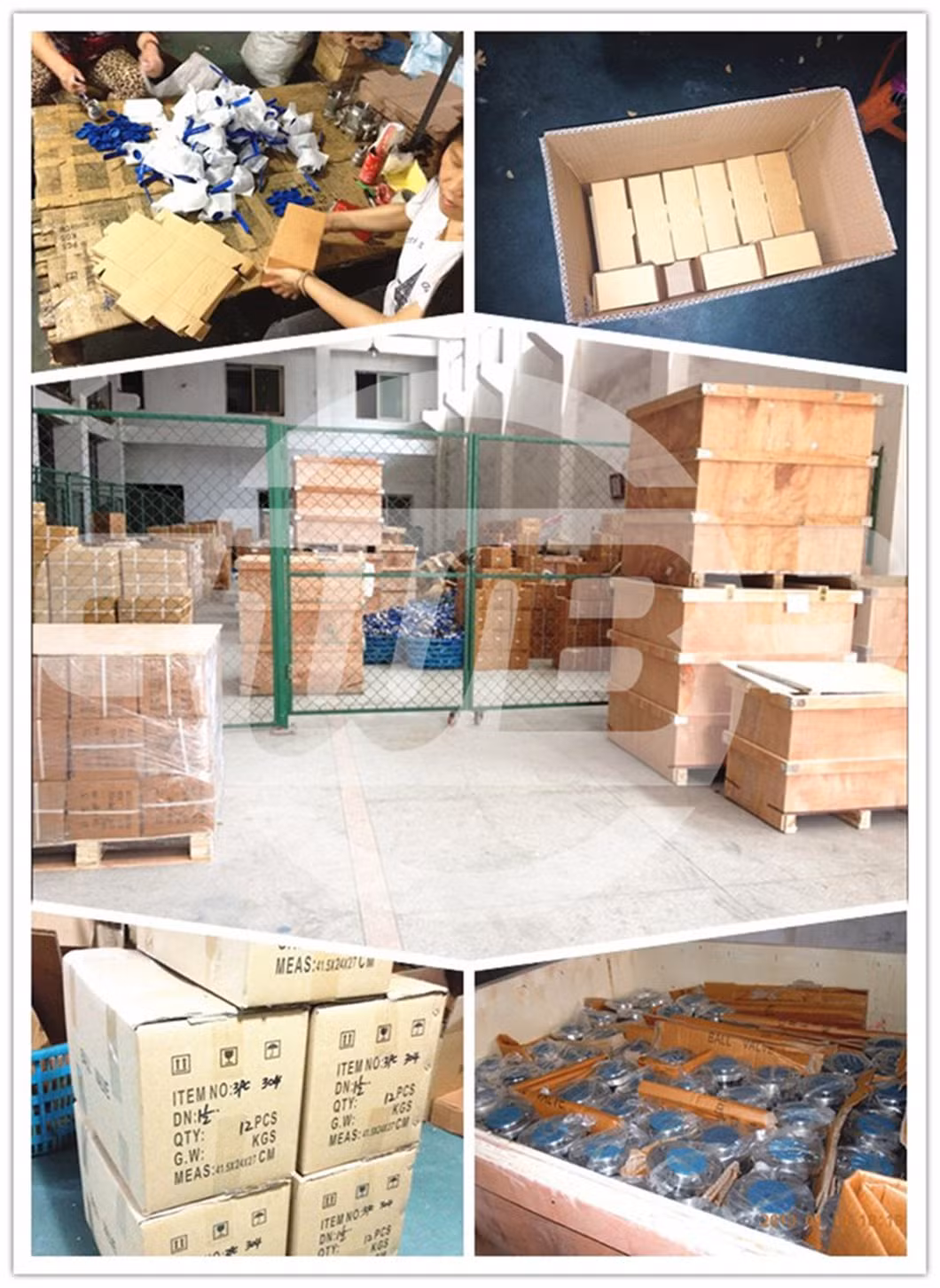

Paquete de Transporte
caja de cartón+caja de madera contrachapada
Especificación
ce
Marca Comercial
wenbao
Origen
China
Código del HS
8481804090
Capacidad de Producción
10000pcs/mes
Descripción de Producto
Brida soldada de GOST completamente la válvula de bola con la palanca
Características:
Material:
Cuerpo: ST37.0/A106/acero de 20
La bola: SS304
Tallo: 2Cr13
La junta de vástago: FPM o VITON
La junta de bola: RPTFE (PTFE+C)
*La altura del tallo y la dimensión de cara a cara según requerimientos del cliente.
Partes principales y los materiales
| 1 | El tubo del cuerpo | 20# | 10 | El cojinete | Acero al carbono |
| 2 | Tubo de conexión | 20# | 11 | Tubo de la sucursal | 20# |
| 3 | Ball | 304 | 12 | Detener la junta tórica | FPM |
| 4 | El asiento | El PTFE+C | 13 | La junta | El grafito |
| 5 | El asiento de la junta tórica | FPM | 14 | La Glándula de embalaje | 304 |
| 6 | Anillo de soporte | 60Si2Mn | 15 | El bloque de tope | 304 |
| 7 | Resorte de disco. | 60Si2Mn | 16 | El anillo de retención | 65mn |
| 8 | Tallo | 2Cr13(304) | 17 | La palanca | 25# |
| 9 | La Junta de empuje | El grafito | 18 | Tornillo hexagonal | 35# |
Dimensiones principales
| DN | PN | L | D | 1 | D | H | H | S | |
| 15 | 40 | 230 | 10 | 95 | 65 | 14 | 42 | 85 | 115. |
| 20 | 40 | 230 | 15 | 105 | 75 | 14 | 40 | 90 | 115. |
| 25 | 40 | 230 | 20 | 115. | 85 | 14 | 40 | 95 | 150 |
| 32 | 40 | 260 | 25 | 140 | 100 | 18 | 38 | 100 | 150 |
| 40 | 40 | 260 | 32 | 150 | 110 | 18 | 50 | 130 | 170 |
| 50 | 40 | 300 | 39.5 | 165 | 125 | 18 | 50 | 135 | 170 |
| 65 | 25 | 300 | 50 | 185 | 145 | 18 | 53 | 150 | 290 |
| 80 | 25 | 300 | 65 | 200 | 160 | 18 | 65 | 175 | 310 |
| 100 | 25 | 325 | 81.5 | 235 | 190 | 22 | 75 | 210 | 380 |
| 125 | 25 | 325 | 102 | 270 | 220 | 26 | 77 | 235 | 400 |
| 150 | 25 | 350 | 125 | 300 | 250 | 26 | 290 | 410 | 320 |
| 200 | 25 | 400 | 152 | 360 | 310 | 26 | 375 | 485 | 350 |
| 250 | 25 | 530 | 203 | 425 | 370 | 30 | 400 | 525 | 350 |
| 300 | 25 | 630 | 254 | 485 | 430 | 30 | 470 | 605 | 400 |

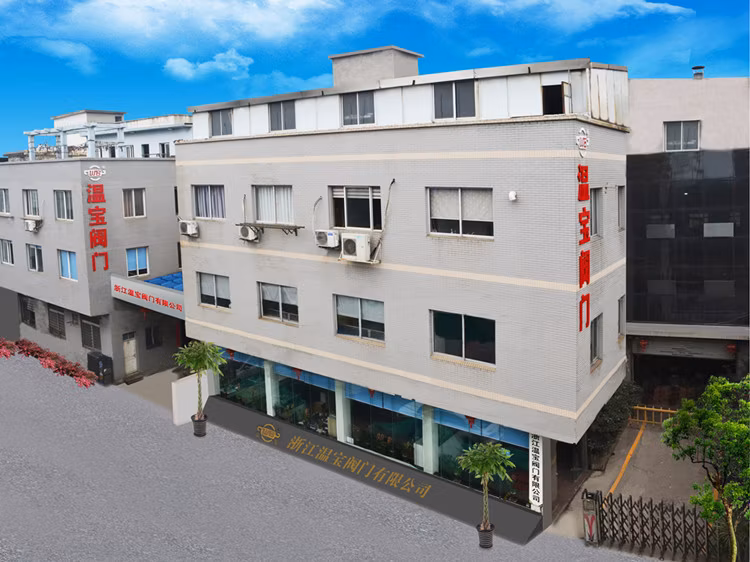

Válvula Wenbao Zhejiang Co.,Ltd fue establecida en 1985. Los principales productos gama son las siguientes: Válvula de bola totalmente soldado,1PC/2PC/3PC Válvula de bola con brida roscada, válvula de bola, Mini válvula de bola de alta presión, válvula de bola válvula de bola, neumática, eléctrica la válvula de bola, sanitarios, la válvula de bola válvula de bola con placa de fijación y otras como las válvulas de compuerta, globo, válvulas de retención y filtro, etc. material principal incluyen: acero inoxidable, acero de fundición, acero forjado y bronce, etc. Los productos fabricados de acuerdo con la API, ANSI, JIS, ISO, BS, JB y GB, y válvula de CAD de diseño y calidad de centro de pruebas. Los productos son ampliamente utilizados en la industria química, petróleo, la metalurgia, la luz de la industria, energía eléctrica, los alimentos, farmacia, industria civil, fibra de la industria, el gas natural licuado, el gas licuado de petróleo, fábricas de acero, tubos de calefacción, etc. Nuestra empresa ha superado la norma ISO 9001:2008, las normas de organización de Nigeria(hijo), Premio Internacional de Calidad certificado, licencia de fabricación de equipos especiales, KC de Corea del Sur,CE de Europa, etc.
