Información Básica.
No. de Modelo.
RGV01-TF01
Tipo
De ángulo recto
Material
Hierro Fundido
Forma de conexión
Pestaña
Presión
Baja Presión
Actuador
Manual
Sello de superficie
Válvula de Compuerta de Cuña
Posición de rosca de la válvula de Rod
Válvula de Puerta Externa
Uso
Reglamento, Seguridad, Control de Flujo
Estándar
bs5163/din3202 f4/f5/awwa c509 c515
Aplicación
Industria, Industria de Agua, Familia
material del cuerpo
hierro fundido dúctil
potencia
volante ; caja de cambios
cara a cara
din3202 f4/f5, bs5163, awwa c509
certificado
aprobación ce;iso;wras;acs
estándar final
pn6/10/16/25/21/150lb/jis5k/10k/as2129 cuadro d/e/f
Paquete de Transporte
caja de contrachapado
Especificación
dn50-dn1200
Marca Comercial
wds / mundos / oem
Origen
Tianjin China
Código del HS
8481804090
Capacidad de Producción
1000000 sets/año
Descripción de Producto
Vástago fijo resistentes asentado Válvula de compuerta
Estándar:
Diseño estándar de cumplir: MSS SP-67, API609, la norma EN593
Brida de conexión conforme a DIN: PN10/16/25, ANSI B16.1, BS4504, ISO PN10/16,
JIS B2212/2213, BS 10 EL CUADRO D, BS 10 de la tabla E
La brida superior conforme a ISO: 5211
De cara a cara cumplir: API609, ISO5752 series 20, BS5155
Conforme a norma de prueba: API598
Los caracteres de diseño:
1. Los equipos utilizados en el corte del medio en el ducto.
2. Adecuado para la rueda de engranaje, operadores o actuadores eléctricos.
Rendimiento:
Diámetro nominal: DN40-DN1200
Presión nominal de PN (MPa):
1.0, 1.6, 2.0, 2.5
Presión de prueba (agua) PS (MPa)
El asiento del cuerpo: 1,5 veces la presión nominal
La prueba del asiento: 1,1 veces la presión nominal
Vástago fijo resistentes asentado válvula de compuerta son ampliamente utilizados en el suministro de agua y drenaje, hydre o proyecto de construcción de la energía térmica, así como el sistema de agua industrial, como el acero y petroquímica.
1. Los equipos utilizados en el corte del medio en el ducto.
2. Suitalbe para rueda de engranaje, operadores o actuadores eléctricos.
**La introducción de la empresa
**Empresa Objetivo : Servicio de OEM para la famosa marca de la válvula.
**La capacidad de diseño y desarrollo -- SolidWorks, Pro / E, AutoCAD...
**La Cota de inspección de la &
**Taller de montaje
**El embalaje
**Certificados -- CE WRAS certificados ISO ACS
Estándar:
Diseño estándar de cumplir: MSS SP-67, API609, la norma EN593
Brida de conexión conforme a DIN: PN10/16/25, ANSI B16.1, BS4504, ISO PN10/16,
JIS B2212/2213, BS 10 EL CUADRO D, BS 10 de la tabla E
La brida superior conforme a ISO: 5211
De cara a cara cumplir: API609, ISO5752 series 20, BS5155
Conforme a norma de prueba: API598
Los caracteres de diseño:
1. Los equipos utilizados en el corte del medio en el ducto.
2. Adecuado para la rueda de engranaje, operadores o actuadores eléctricos.
Rendimiento:
Diámetro nominal: DN40-DN1200
Presión nominal de PN (MPa):
1.0, 1.6, 2.0, 2.5
Presión de prueba (agua) PS (MPa)
El asiento del cuerpo: 1,5 veces la presión nominal
La prueba del asiento: 1,1 veces la presión nominal
Vástago fijo resistentes asentado válvula de compuerta son ampliamente utilizados en el suministro de agua y drenaje, hydre o proyecto de construcción de la energía térmica, así como el sistema de agua industrial, como el acero y petroquímica.
1. Los equipos utilizados en el corte del medio en el ducto.
2. Suitalbe para rueda de engranaje, operadores o actuadores eléctricos.

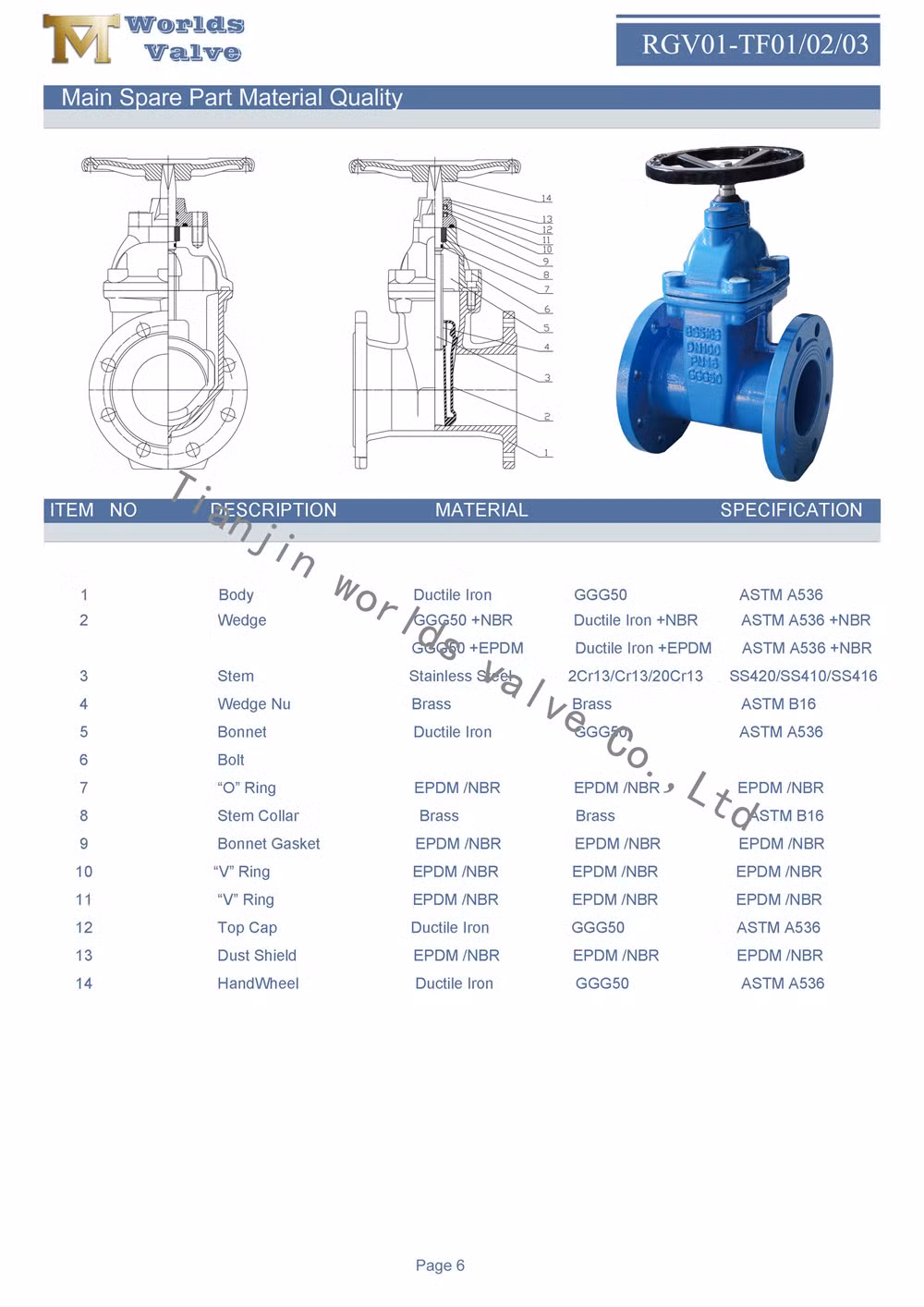

| Descripción detallada: | |
| Serie | Vástago fijo resistentes asentado válvula de compuerta |
| Tamaño: | DN40-DN600. |
| Estándar de diseño: | GB/T 12232-2005 DIN3352, EN593, MSS SP-67 |
| La presión estándar: | GB/T 13927-1992, API598 |
| De cara a cara: | DIN3202 F4, F5, el BS5163,AWWA C509 |
| La brida estándar: | DIN, DIN25332532 |
| Cuerpo: | CI/DI/WCB/ALB/CF8/CF8M |
| Disco: | DI/ALB/un disco revestido de goma/1.2501/1.4529/CF8/Hastelloy Monel/aleación |
| Tallo: | SS416/SS304/SS431/17-4PH |
| Seat: | NBR/Hypalon/EPDM/neopreno/NR/Wear-Resistant EPDM/Viton/silicio/Heat-Resistant EPDM/Blanco/EPDM de Firestone()/PTFE |
| La temperatura adecuada: | -10~90 |
| Medio: | Carne agua, alcantarillado, agua de mar, aire, vapor, alimentos, medicinas, aceites, álcalis, sal... |
