Información Básica.
No. de Modelo.
Q347N
Forma de conexión
Pestaña
Modo de Conducción
Engranaje de tornillo
Presión nominal
150lb-2500lb
Canal
diámetro interior completo
Estructura
válvula de bola de muñón
Tipo
válvula de bola de sellado suave
Función
Blow-Up válvula
Temperatura
Temperatura normal
Estándar
api 6d, api 608, asme b16,34, mss sp-72; bs5351, iso
Aplicación
Industria
estándares de prueba
api598, api6d; din3230, en12266, iso 5208
temperatura nominal previa
asme b16,34
cara a cara
asme b16,10
finaliza la conexión
rf, rtj, bw, npt, sw

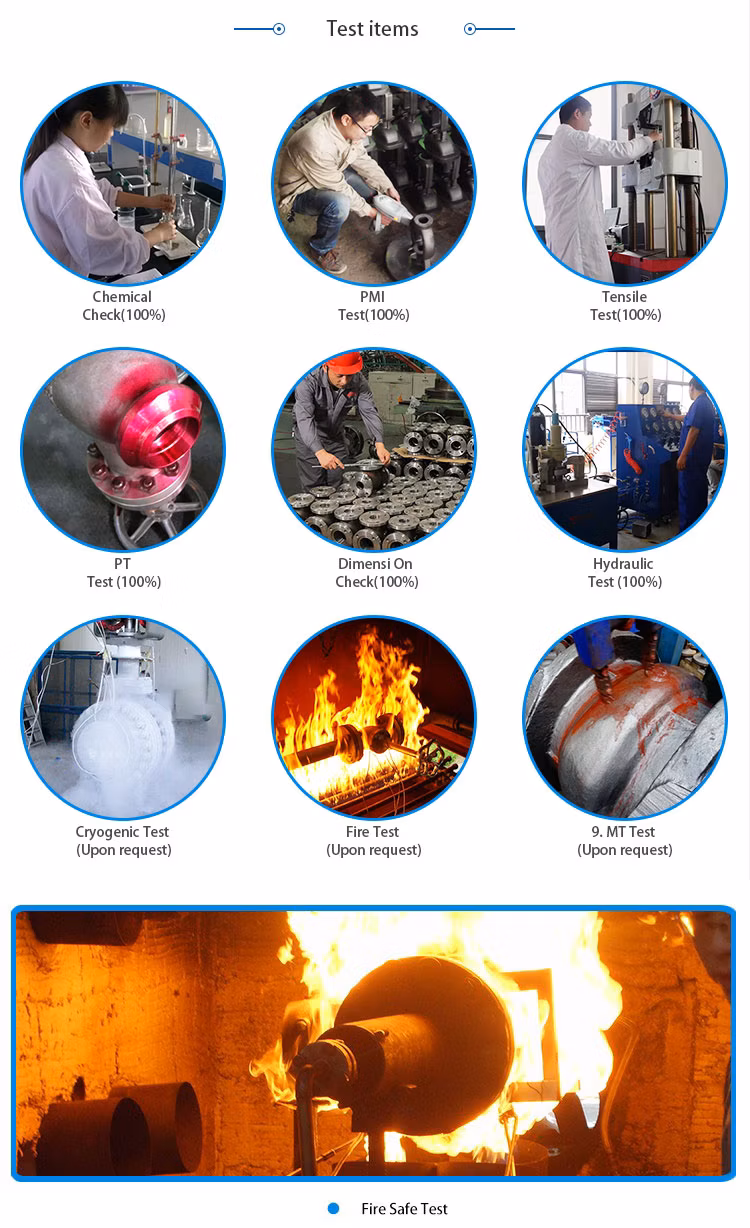

prueba e inspección
api 598, api 6d
diseño seguro contra incendios
api607, api 6fa
especial
nace mr-0175
certificado de prueba
en1024 3,1; certificado de rt, mt, pt, ut
prueba de la válvula
100% de la cantidad probada antes de la entrega
período de garantía de calidad
18 meses
certificado
iso 9001, ce, api 607, api 6d
proveedor
fábrica directa
envío
por mar, por aire
Paquete de Transporte
caja de madera contrachapada
Especificación
100 x 100 x 100 (cm)
Marca Comercial
shf
Origen
Jiangsu
Código del HS
8481804090
Capacidad de Producción
5000000

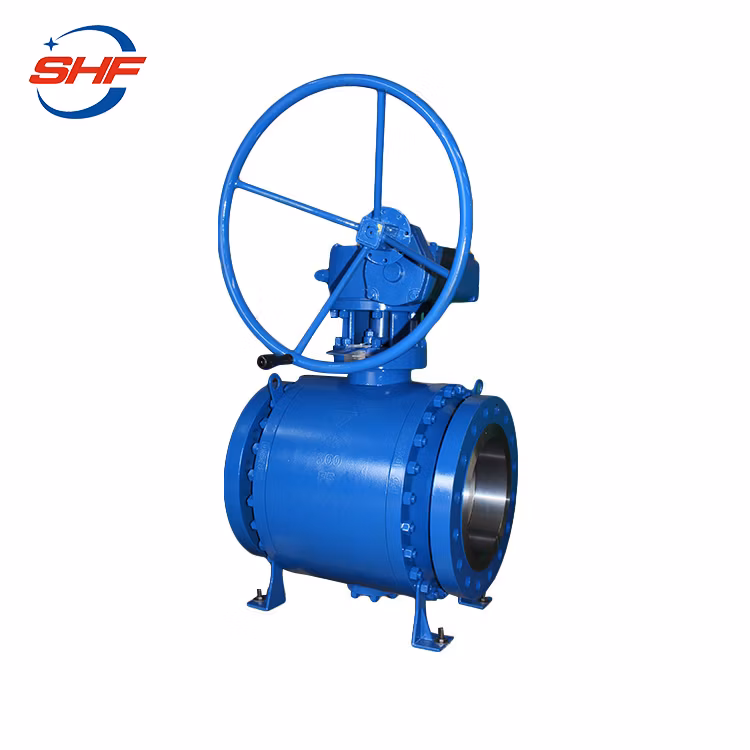

Descripción de Producto
La construcción es la siguiente
| Nombre | Válvula de bola de muñón forjado |
| Tamaño | 2"-60"; DN50-DN1500 |
| Presión normal | Clase 150/300/600/900/1500/2500; PN16/PN40/PN64/PN100/PN160/PN250 |
| Estándar de diseño | API 6D, API 608,ASME B16,34, MSS SP-72,BS5351; ISO17292,EN13709 |
| Marcado | MSS SP-25 |
| Diseño seguro contra incendios | API607, API 6FA |
| Brida final | ANSI B 16,5,ASME B16,47; EN1092,DIN2543~DIN2547,AS2129 |
| Cara a cara | ANSI B 16,10,API 6D; DIN3202,EN558-1,EN12982,ISO 5752 |
| Brida superior | ISO 5211 |
| Estándar de prueba | API598,API6D; DIN3230, EN12266,ISO 5208 |
| Temperatura adecuada | -10~200°C |
| Medio | Agua dulce, aguas residuales, agua de mar, aire, vapor, alimentos, medicamentos, aceites, álcalis, sal, etc. |
| Ambiente ácido | NACE MR0175 |
| Funcionamiento | Accionamiento manual, accionamiento por engranajes, accionamiento eléctrico, accionamiento por sistema Pheumático |
Estructura
| - Puerto completo o Puerto reducido |
| - partir sólido |
| - Bonnet atornillado con junta espiral-de |
| - Diseño seguro contra incendios |
| - Diseño antiestático y vástago a prueba de golpes |
| - estructura de asientos dobles |
| - extremos de soldadura a tope según ASME ASME B16,25; DIN 3239,EN12627 |
| - extremos con reborde según ASME B16,5; EN1092,DIN2543~DIN2547 |
Pieza principal y materiales
| Nombres de piezas | Materiales de pieza | ||||||
| Cuerpo | A105 | LF2 | F51 | F304 | F316 | F304L | F316L |
| Capó | A105 | LF2 | F51 | F304 | F316 | F304L | F316L |
| Bola | A105+ENP | SS304 | F51 | SS304 | SS316 | SS304L | SS316L |
| Tallo | F6A | F304 | F51 | F304 | F316 | F304L | F316L |
| Muñón | F6A | F304 | F51 | F304 | F316 | F304L | F316L |
| Cojinete | 304+PTFE | 304+PTFE | 316+PTFE | 304+PTFE | 316+PTFE | 304L+PTFE | 316L+PTFE |
| Resorte antiestático | A313-304 | A313-304 | A313-316 | A313-304 | A313-316 | A313-316 | A313-316 |
| Retenedor del asiento | 13% Cr | SS304 | F51 | SS304 | SS316 | SS304L | SS316L |
| Resorte de asiento | A313-304,A313-316,INCONEL X-750 | ||||||
| Anillo de sellado del asiento | RPTFE/PTFE/ /PEEK/NYLON/DELRIN | ||||||
| Embalaje | Grafito/PTFE | ||||||
| Junta | SS304+grafito/SS304+grafito | ||||||
| Pernos/tuercas | B7/2H | L7/4 | B8M/8M | B8/8 | B8M/8M | B8/8 | B8M/8M |
| Adecuado mediano | W.O.G etc. | HNO3, CH3OOH etc. | |||||
| Temperatura adecuada | -29~150 °C | -46~150°C | -29~150 °C | --29~150 °C | -29~150 °C | --29~150 °C | -29~150 °C |

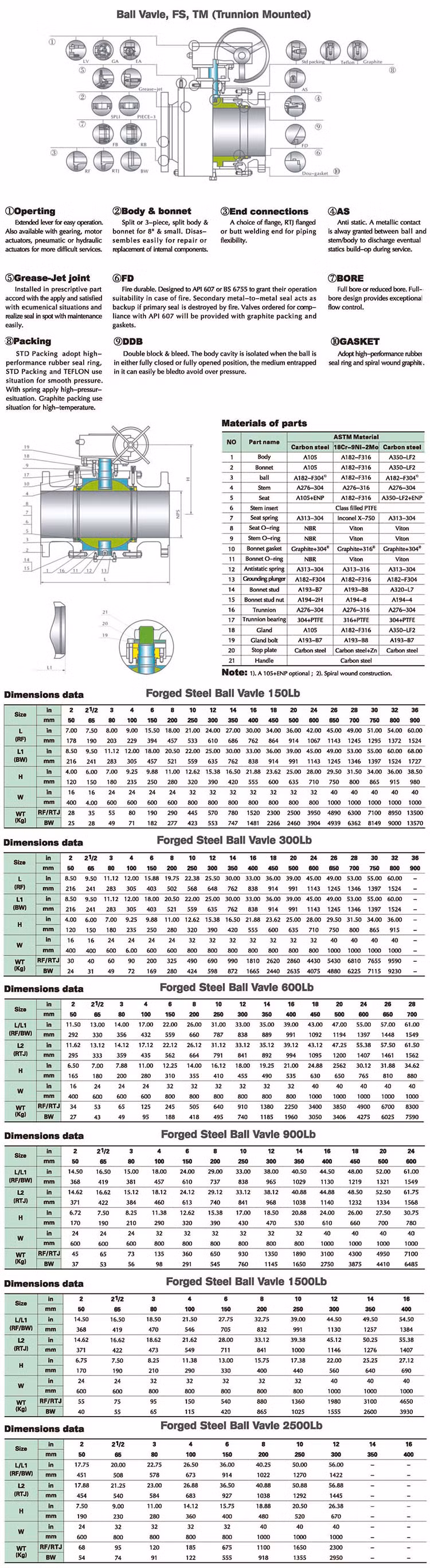

Tamaño del producto

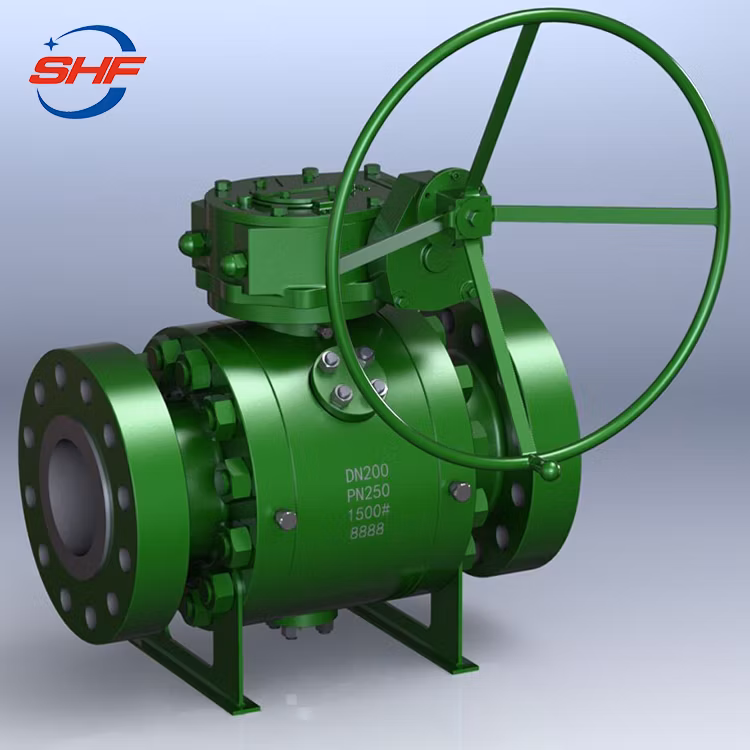

Visualización de productos

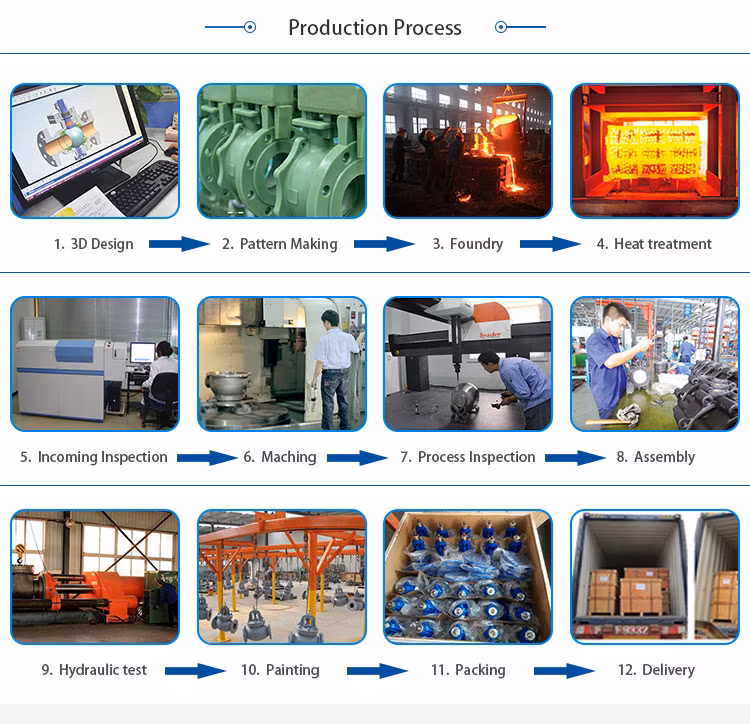

Introducción de la empresa
PREGUNTAS FRECUENTES P: ¿por qué elegirnos?
R: Somos un fabricante, hemos fabricado la válvula por más de 20 años.
B. tenemos nuestro propio fundario de casting a gran escala
P. ¿Cuál es su plazo de pago?
A: T/T, L/C u otro pago aceptable.
P: ¿podemos imprimir nuestro logotipo en sus productos?
R: sí, ofrecemos servicio OEM/ODM, apoyamos el logotipo personalizado, tamaño, paquete, etc.
P: ¿Cuál es su mercado principal?
A: América del Norte, América del Sur, Europa del este, Asia del Sudeste, África, Oceanía, Oriente Medio, Asia Oriental, Europa Occidental
P: ¿Puedo obtener muestras de su fábrica?
R: Sí, se pueden proporcionar muestras.
P: Si los productos tienen algún problema de calidad, ¿cómo trataría con?
R: Nos haremos responsables de todos los problemas de calidad.
P: ¿y su capacidad?

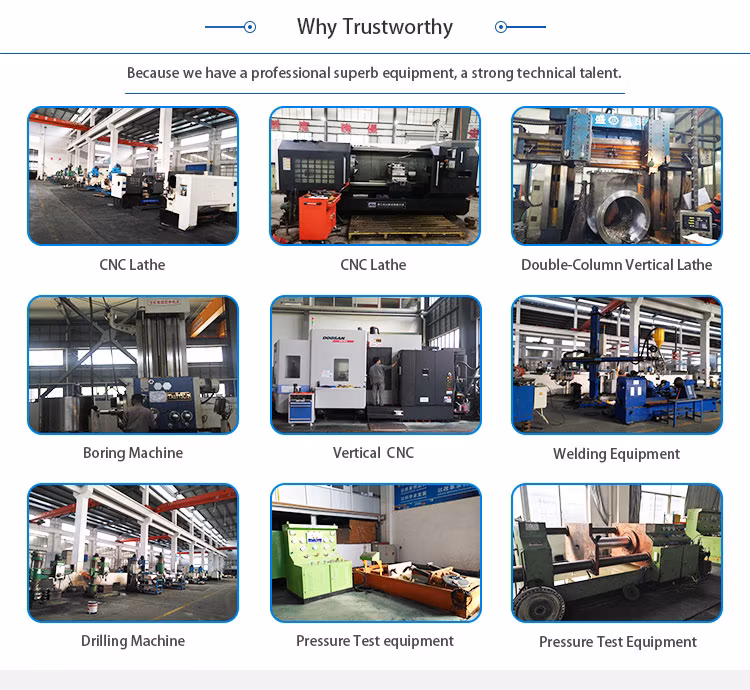

A:tenemos 300staffs,máquinas CNC propias 50,y cinco personas a cargo de inspección de calidad y 5 ingenieros. Nuestros talleres de 6 bloques de fundición
puede garantizar la entrega a tiempo y la calidad que duran.
